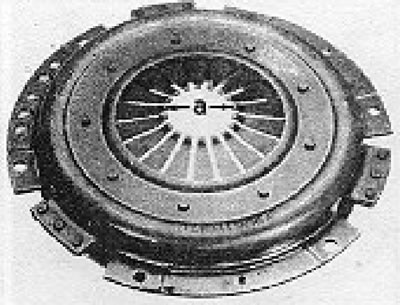

13.46. ábra Kisebb axiális felület átmérőjű membránrugó: Átmérő a 1982 előtt = 55 mm; 1982 után = 46 mm.
2. Ennek a nagyobb tárcsának kisebb axiális felülete, amely érintkezik a membránrugó ujjaival.
3. Ez a tengelykapcsoló kisebb átmérőjű kinyomócsapággyal van felszerelve.
13.47. ábra Kinyomócsapágy axiális felülete: A - Keskeny axiális tartomány, csak tányérrugó esetén - 46 mm; B - Széles tolófelület (mindkét típusú membránrugóhoz alkalmas).
[Az eredeti látható a portálon VWMANUAL.ru]
4. Kisebb átmérőjű kinyomócsapágyakat nem szabad nagy membránrugó-csapszegekkel ellátott tengelykapcsolókra felszerelni.
5. A korai modellek kinyomócsapágyai azonban (a membránrugó hüvelykujjaihoz tervezve) kisebb ujjú tányérrugókhoz is használható, mivel ezeknek a tolófelülete sokkal nagyobb.
