Kuplung — beszerelés (VW Lt 28)

1. Tisztítsa le a védőzsírt a nyomólap felületéről.

2. Tisztítsa meg a sebességváltó bemenő tengelyének bordáit drótkefével, és kenjen rájuk kis mennyiségű molibdénzsírt.

3. Ha új kuplungkosarat szerel be, a beszerelési útmutatót rajta kell megtalálnia (egyensúlyozás) jelölés. Ha nincs jelölés, akkor készítsen egyet a régi tengelykapcsoló házon, a lendkerék rögzítőcsapjainak furatait egy vonalba hozva.

4. Szerelje fel a meghajtott tárcsát a lendkerékre úgy, hogy a rugós agy kiálló része a lendkeréktől elfelé nézzen. A meghajtott tárcsa lendkerékkel szemben lévő oldalán általában a FLYWHEEL SIDE felirat található.

5. Szerelje fel a kuplungkosarat a csapokra, és húzza meg kézzel a csavarokat.

6. A meghajtott tárcsát középre kell igazítani, hogy a sebességváltó hajtótengelye beilleszthető legyen bele.

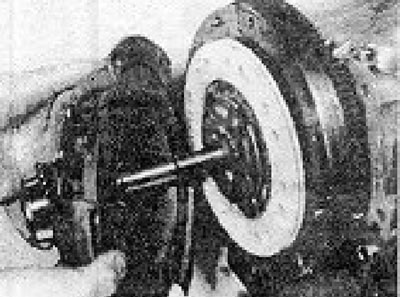

7. A meghajtott tárcsát egy speciális szerszámmal vagy a sebességváltó régi hajtótengelyével lehet középre igazítani. Készíthet saját központosító szerszámot egy két megadott keresztmetszetű fapálcából (a nagyobb átmérőjű szakasznak át kell haladnia a meghajtott tárcsa bordás agyán, a kisebb átmérőjű szakasznak pedig bele kell illeszkednie a lendkerék közepén lévő vezetőcsapágyba). A kívánt átmérőjű szakaszok megszerzéséhez ragasztószalagot használhat (lásd a fotót).





8. Helyezze be a központosító szerszámot a meghajtott tengelykapcsoló-tárcsába, és középre igazítsa azt a lendkerékhez képest.

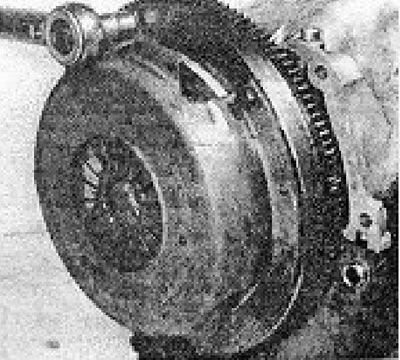

9. Fokozatosan húzza meg a tengelykapcsoló ház csavarjait a megadott nyomatékkal. Távolítsa el a központosító szerszámot (lásd a fotót).

Az eredeti szöveg megtalálható a portálon VWmanual.ru

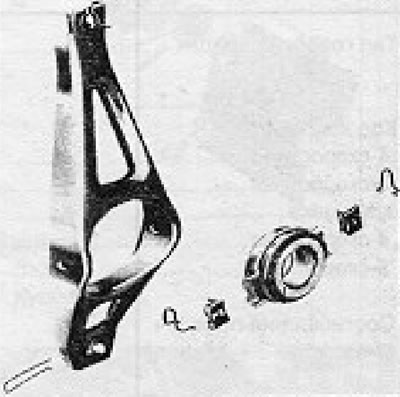

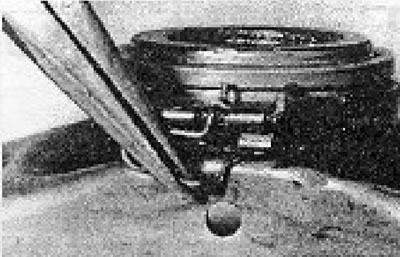

10. Ha eltávolította a kinyomócsapágyat, kenjen be egy kevés zsírt a vezetőcsőre, majd szerelje be a csapágyat, a rögzítőrugókat és a bilincseket (lásd a fotót).

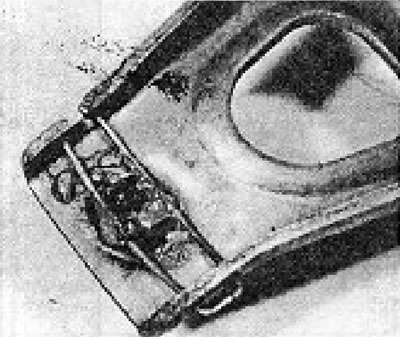

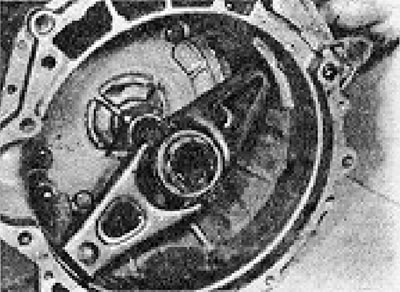

11. Ha eltávolította a tengelykapcsoló kioldókart, ellenőrizze, hogy a gömbcsapon lévő bilincs biztonságosan rögzítve van-e, és kenje be zsírral a gömbcsap forgófelületét (lásd a fotót).






12. Szerelje be a sebességváltót (lásd a 6. fejezetet) és állítsa be a tengelykapcsoló-bowdent (lásd a 2. szakaszt).
