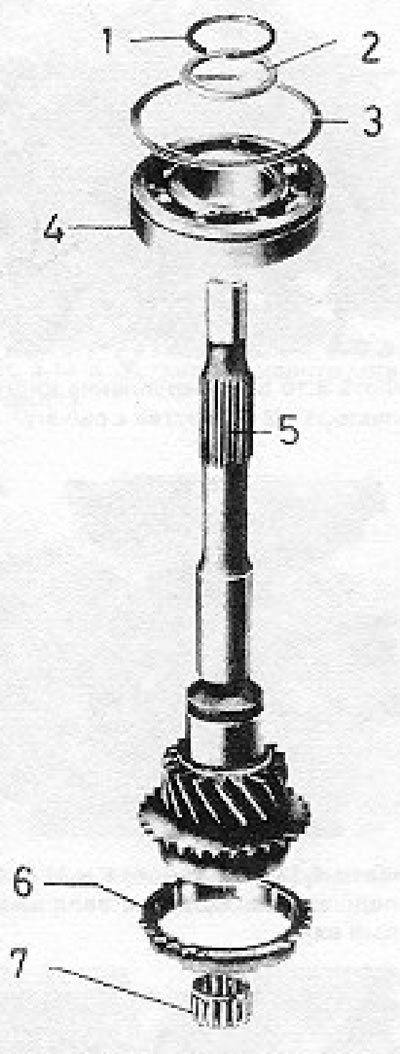

6.22. ábra. A bemenő tengely részletei (7. szakasz): 1 - Rugós szorító; 2 - Alátét; 3 - Külső csapágybilincs; 4 - Csapágy; 5 - Bemeneti tengely; 6 - 4. sebességfokozat szinkrongyűrű; 7 - Tűcsapágy.
1. Távolítsa el a rugós bilincset és a tengely alátéteket.
2. Húzza ki a tengelyt a csapágyból, de ügyeljen arra, hogy a támasz a csapágy központi gyűrűjére essen. Ha lehúzót használnak a külső csapágygyűrűn, akkor azt a csapágyat el kell távolítani, majd egy újat kell beszerelni.
3. Szerelje le a tűcsapágyat, majd vegye ki a 4. fokozat szinkrongyűrűjét, amely esetleg a bemenő tengely fogaskerék kúpjához ragadt.
4. Ellenőrizze a fogaskerék fogait letöredezés vagy sérülés szempontjából, valamint a csapágyak kopásának állapotát is.
5. Fogja meg a belső csapágygyűrűt, és helyezze bele a bemenő tengelyt. Győződjön meg róla, hogy a rugós bilincs csapágyhornya a tengely elülső vége felé néz.
6. Most a lehető legvastagabb rugós bilincset kell beszerelni a tengelyhoronyba. Mielőtt ezt megtenné, válasszon olyan vastagságú alátétet, amely 0,05–0,15 mm hézagot biztosít a csapágy és az alátét között. A megfelelő alátétvastagság kiválasztása próbálkozást és hibázást igényel.

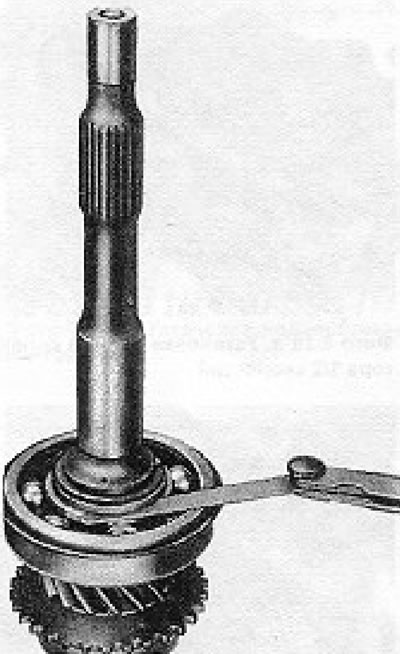

6.23. ábra. Az alátét és a bemenő tengely csapágya közötti hézag mérése (7. szakasz).
7. Kenje meg a tűgörgős csapágyat, és szerelje be a bemenő tengely hornyába.
8. Szerelje fel a szinkrongyűrűt a bemenő tengely fogaskerék-kúpjára.
