Uklanjanje i ugradnja pumpe za gorivo (VW Lt 2d)

Uklanjanje

1. Uklonite spremnik goriva.

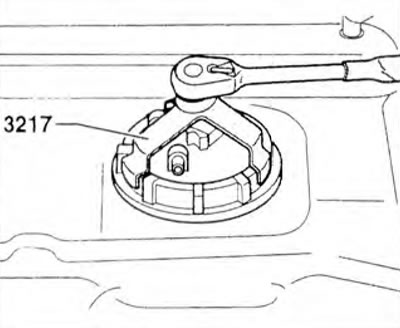

2. Pomoću ključa 3217 odvrnite spojnu maticu (slika 2.60).

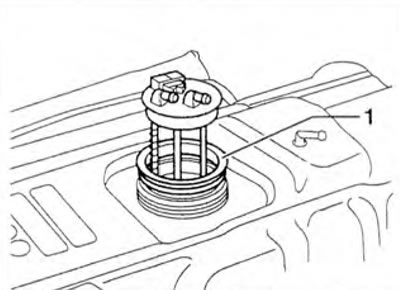

3. Uklonite pumpu za gorivo zajedno s brtvom 1 (slika 2.61).

Montaža

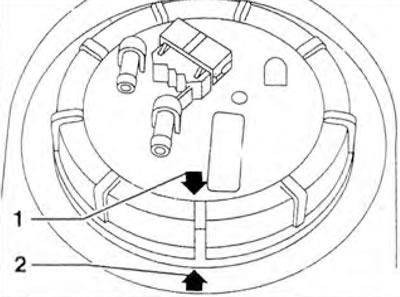

4. Ugradnja se provodi obrnutim redoslijedom od uklanjanja. Oznaka na pumpi za gorivo 1 mora se podudarati s oznakom na spremniku goriva 2 (slika 2.62).

Provjera

5. Uključite paljenje. Trebali biste čuti kako pumpa za gorivo kratko radi.

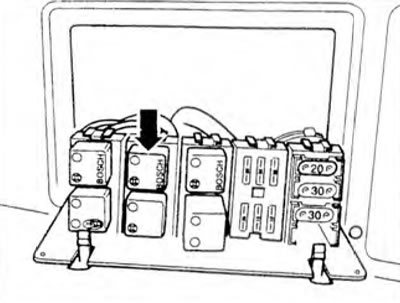

6. Ako pumpa ne radi, isključite paljenje i izvadite relej (strelica) iz kutije releja ispod vozačevog sjedala (slika 2.63).

Oprez: Ako se relej ne može ukloniti s uređaja bez upotrebe alata, prvo odspojite negativni kabel akumulatora.

7. Spojite VAG 1348/3A tester s VAG 1348/3-2 adapterom na kontakt 1 (terminal 87) i kontakt 5 (terminal 30).

8. Uključite tester.

Pumpa za gorivo radi

9. Spojite multimetar od 1526 A za mjerenje napona s crvenim mjernim vrhom (+) na kontakt 2 (terminal 86), a crnim mjernim vrhom na kontakt 4 (terminal 85).

10. Uključite paljenje. Nominalna vrijednost: napon baterije.

Ako se postigne nominalna vrijednost: zamijenite relej pumpe za gorivo.

11. Ako se ne postigne nominalna vrijednost: provjerite ožičenje na otvoreni strujni krug.

Pumpa za gorivo ne radi

12. Spojite multimetar od 1526 A za mjerenje napona s crvenim mjernim vrhom (+) na kontakt 5 (terminal 30), a crnim mjernim vrhom na kontakt 4 (terminal 85). Nazivna vrijednost: napon baterije.


13. Ako se ne postigne nominalna vrijednost: provjerite ožičenje na otvoreni strujni krug.

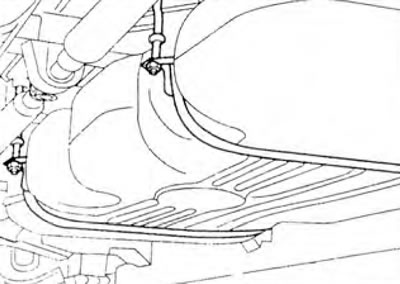

14. Ako se postigne nominalna vrijednost: otpustite matice oba pričvršćivača do kraja navoja (slika 2.64).

15. Odspojite konektor s prirubnice na spremniku goriva.

16. Spojite LED indikatorsku lampicu VAG 1527 s pomoćnim žicama iz VAG 1594 na vanjske kontakte konektora.

17. Uključite tester. LED bi se trebao upaliti.

18. Ako LED ne svijetli: Provjerite ožičenje na prekid u skladu sa shemom ožičenja i otklonite problem

19. LED svijetli (napajanje naponom je u redu): skinite pumpu za gorivo. Provjerite jesu li električni spojevi između prirubnice i pumpe za gorivo ispravni. Ako se u ožičenju ne pronađu prekidi: zamijenite pumpu za gorivo.
