Spajanje čitača kodova grešaka VAG 1551 i odabir funkcije «Elektronika motora» (VW Lt 2d)

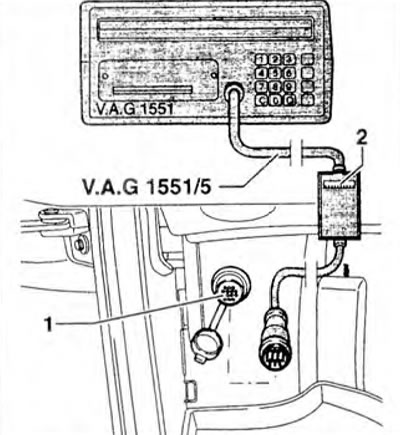

1. Spojite čitač kodova grešaka VAG 1551 na dijagnostički konektor s 1 žicom VAG 1551/5 s isključenim paljenjem (slika 2.67a).



2. Nakon spajanja čitača, ovisno o funkciji koja vam je potrebna, uključite paljenje ili pokrenite motor. Zaslon bi trebao prikazivati sljedeće informacije:

Samodijagnostika VAG POMOĆ

• 1 - Podaci o mjenjaču*
• 2 - LT dijagnostika*

* se pojavljuje naizmjenično

3. Pritisnite tipku "2" za odabir funkcije "LT dijagnostika".

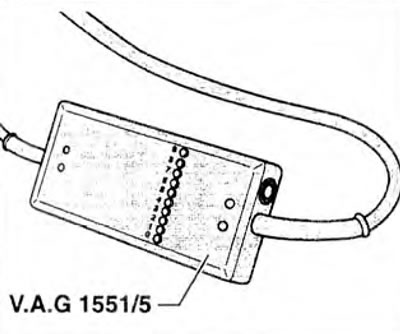

4. Pritisnite "08" za odabir funkcije "Elektronika motora" i potvrdite pritiskom na "0". Dioda 1 na dijagnostičkom kabelu VAG 1551/5 trebala bi svijetliti (slika 2.67b).

Zaslon bi trebao prikazivati sljedeće informacije:

2D0906020C 2.3I MOTRONIC 34/95

Zaslon čitača kodova grešaka trebao bi prikazivati identifikacijske podatke upravljačke jedinice motora:

• 2D0906020C- broj upravljačke jedinice motora;
• 2. 3 I - radni volumen;
• MOTRONIC- oznaka sustava upravljanja motorom;
• 34/95 - verzija softvera.
