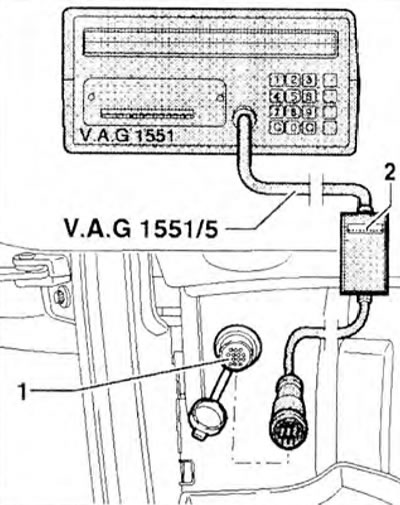

Slika 2.74. Spojite čitač kodova grešaka VAG 1551 na dijagnostički konektor 1 s isključenim paljenjem.
2. Uključite paljenje. Zaslon bi trebao prikazivati sljedeće informacije:
VAG 1551 D/7.0 07/03/97
Na zaslonu će se prikazati verzija softvera.
3. Nakon spajanja čitača, ovisno o funkciji koja vam je potrebna, uključite paljenje ili pokrenite motor. Zaslon bi trebao prikazivati sljedeće informacije:
Samodijagnostika VAG POMOĆ
- 1 - Podaci o mjenjaču*
- 2 - LT dijagnostika*
* se pojavljuje naizmjenično
4. Pritisnite tipku "2" za odabir funkcije "LT dijagnostika".
5. Pritisnite tipke "25" za odabir funkcije "Imobilizator" i potvrdite pritiskom na tipku "Q". LED 0 bi se trebala upaliti (slika 2.67b). Ako dioda ne svijetli, provjerite konektore za samodijagnostiku pomoću dijagrama ožičenja. Na zaslonu bi se trebao prikazati identifikacijski broj upravljačke jedinice.
- 2DO95357 IMMO VWZ4Z0TO000096 V00
- Kod 09600 WSC 131071
6. Pritisnite "→". Na zaslonu bi se trebale prikazati sljedeće informacije:
- Brza razmjena podataka POMOĆ
- Funkcija biranja XX
7. Pritisnite tipke "10" za odabir funkcije "Prilagodba". Na zaslonu bi se trebale prikazati sljedeće informacije:
- Prilagodba
- Unesite broj kanala XX
8. Dvaput pritisnite tipku "0" za odabir funkcije "Kanal 0" i potvrdite tipkom "Q". Na zaslonu bi se trebale prikazati sljedeće informacije:
- Prilagodba Q
- Izbrisati primljene podatke?
9. Potvrdite pritiskom na tipku "Q". Na zaslonu bi se trebale prikazati sljedeće informacije:
- Prilagodba →
- Primljeni podaci su izbrisani
10. Završite prilagodbu klikom na "→".
11. Pritisnite "06" za odabir funkcije "Potpuni izlaz" i potvrdite pritiskom na tipku "Q".
12. Isključite paljenje. Sljedeći put kada se uključi paljenje, upravljačka jedinica imobilizatora će očitati identifikacijski broj upravljačke jedinice motora.
