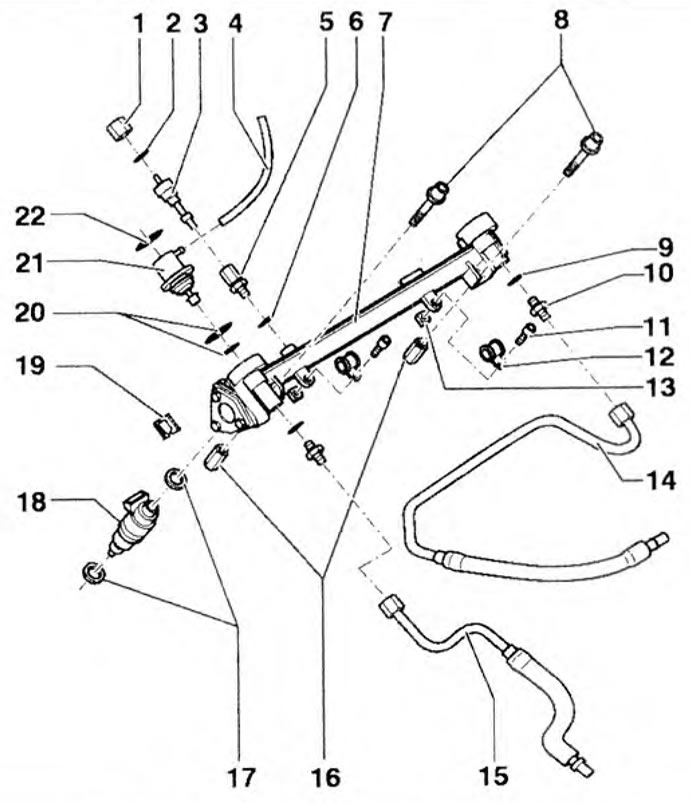

Slika 2.76. Razvodnik goriva: 1 - Zaključavajući vijak; 2, 6, 9, 17, 20 - Brtveni prstenovi; 3 - Tlačni ventil; 4 - Vakuumska cijev; 5, 10 - Adapteri; 7 - Razvodnik goriva; 8, 11 - Vijci: 12 - Stezaljka; 13 - Matica; 14, 15 - Cijevi za dovod goriva; 16 - Čahura; 18 - Mlaznica; 19 - Držač; 21 - Regulator tlaka goriva; 22 - Zadržni prsten.
