Sadržaj: Spajanje VAG 1598 testera ↓ Isključivanje VAG 1598 testera ↓ Spajanje Motronic upravljačke…↓
Prilikom spajanja testera, u memoriji grešaka ne bi smjele biti zabilježene nikakve greške.
Spajanje VAG 1598 testera
1. Isključite paljenje.
2. Skinite lijevi prednji pokazivač smjera, prednje svjetlo i poklopac iznad upravljačke jedinice motora.
3. Prvo odvojite konektor 1, zatim konektore 2 i 3 od upravljačke jedinice motora (slika 2.72).

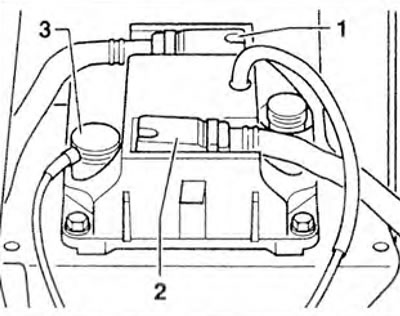

Slika 2.72. Prvo odspojite konektor 1, zatim konektore 2 i 3 s upravljačke jedinice motora.
4. Spojite konektore na sljedeći način (slika 2.73):
- konektor 2 na odgovarajući konektor testera (plavi);
- odgovarajući konektor testera (plavi) na Motronic upravljačku jedinicu;
- konektor 3 na odgovarajući konektor testera;
- 2-pinski konektor testera za Motronic upravljačku jedinicu;
- konektor 1 na odgovarajući konektor testera (crveni);
- spojite odgovarajući konektor testera (crveni) na Motronic upravljačku jedinicu.

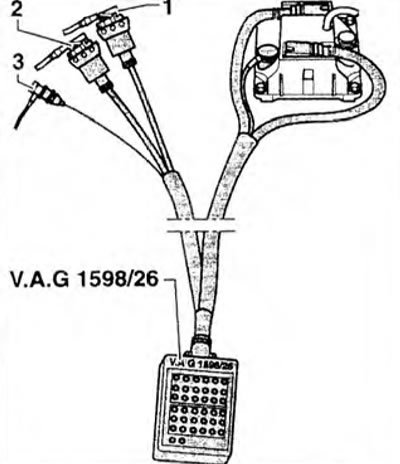

Slika 2.73. Spajanje konektora na VAG 1598 tester i Motronic upravljačku jedinicu.
Isključivanje VAG 1598 testera
5. Isključite paljenje.
6. Prvo odspojite konektor 1 s odgovarajućeg konektora testera (crvenog) (slika 2.73). Zatim odspojite sve konektore.
Spajanje Motronic upravljačke jedinice
7. Prvo spojite konektore 2 i 3 na upravljačku jedinicu.
8. Spojite konektor 1 na upravljačku jedinicu.
9. Postavite poklopac na upravljačku jedinicu.
10. Izvršite osnovnu instalaciju.
11. Ugradite lijevi prednji pokazivač smjera i prednje svjetlo. Provjerite kut usmjerenja prednjih svjetala i po potrebi ga podesite.
