Provjera grijača lambda sonde (VW Lt 2d)

1. Spojite VAG 1598/26 tester.

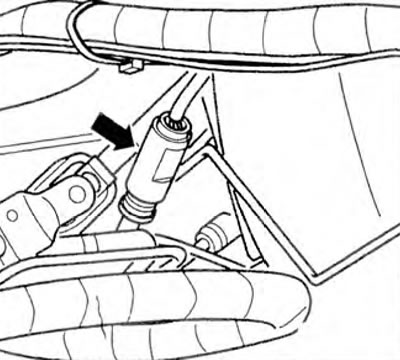

2. Odspojite 4-pinski konektor s lambda sonde (strelica) (slika 2.77).

Slika 2.77. Odspojite 4-pinski konektor s lambda sonde (strelica).

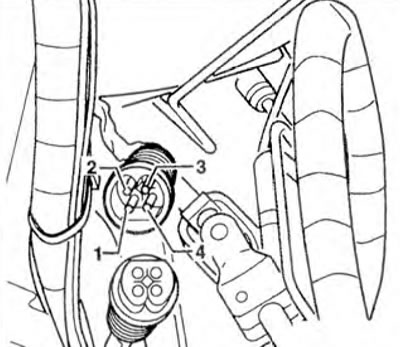

3. Provjerite žice između testera i 4-pinskog konektora na otvoreni strujni krug: pin 3 i utičnica 7 (crvena), pin 4 i utičnica 6 (crvena) (slika 2.78). Otpor žice: maksimalno 1,5 ohma.

Slika 2.78. Provjerite žice između testera i 4-pinskog konektora na otvoreni strujni krug.

4. Također provjerite žice na kratki spoj: pin 1 i utičnica 6 (crvena), pin 1 i utičnica 7 (crvena), pin 2 i utičnica 6 (crvena), pin 2 i utičnica 7 (crvena), pin 3 i utičnica 6 (crvena). Navedena vrijednost: ∞ Ohma.

5. Ako se ne postigne zadana vrijednost, provjerite žice pomoću dijagrama ožičenja.

6. Ako se ne pronađu greške, zamijenite lambda sondu.

7. Odspojite VAG 1598/26 tester.
