Uklanjanje i postavljanje amortizera i opruge stražnjeg ovjesa (VW Golf 4)

Stražnji amortizer

• 1 - amortizer punjen plinom;
• 2 - sigurnosna kapica;
• 3 - zaštitni poklopac;
• 4 - tampon;
• 5 - gornji nosač amortizera;
• 6 - samosigurnosna matica, 25 Nm. Prilikom ugradnje potrebno je koristiti novu maticu;
• 7 - ukrasna kapa

Uklanjanje

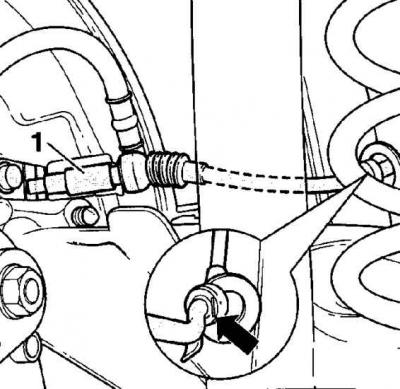

1. Odvojite električni konektor (1) od osjetnika brzine kotača.

2. Uklonite žicu osjetnika brzine kotača iz stezaljke.



3. Dok vozilo stoji na kotačima, odvrnite vijke (1) ispod vozila koji pričvršćuju gornji amortizer za karoseriju vozila.



Pogledajte izvornik na ovom portalu VWmanual.ru

4. Kako biste rasteretili oprugu stražnjeg ovjesa, polako podižite stražnji dio vozila dok kotač ne bude 10 cm iznad tla.

5. Skinite stražnju oprugu s njezinih nosača i uklonite je ispod vozila. Ako je potrebno, neka pomoćnik okrene gredu stražnjeg ovjesa prema dolje.

6. Uklonite maticu i vijak s donjeg nosača amortizera, zatim uklonite amortizer ispod vozila.

Montaža

1. Ugradite amortizer na mjesto, umetnite montažni vijak amortizera i zavrnite maticu na njega bez da je zategnete do kraja.



2. Ugradite oprugu tako da vanjski svici opruge budu ispravno postavljeni na nosače.

3. Spustite vozilo na tlo toliko da stražnji kotači budu na tlu, ali da su gornji pričvrsni vijci stražnjeg amortizera i dalje dostupni.

4. Pričvrstite gornji dio amortizera na tijelo novim vijcima i zategnite ih momentom od 75 Nm.

5. Potpuno spustite vozilo i smjestite jednu osobu na stražnje sjedalo.

6. Zategnite vijak i maticu donjeg nosača stražnjeg amortizera na 60 Nm.
