Uklanjanje i postavljanje gornje obloge stražnjih vrata (VW Golf 4)

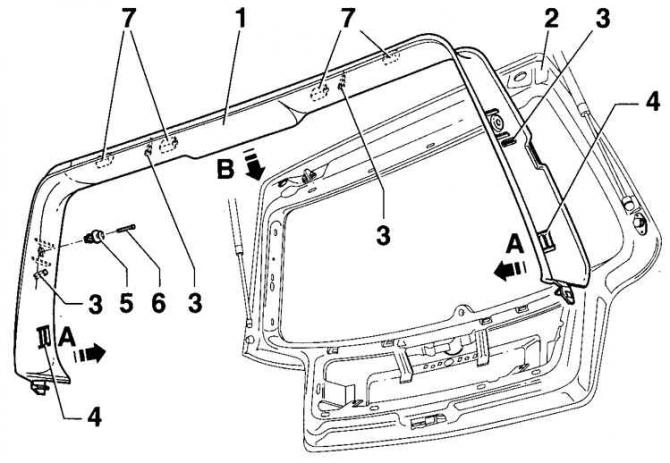

Elementi za pričvršćivanje gornje obloge stražnjih vrata

• 1 - Gornja obloga stražnjih vrata;
• 2 - stražnja vrata;
• 3 - vijci za vođenje 4 kom.;
• 4 - opružne stezaljke 2 kom.;
• 5 - ekspanzijski klip 2 kom.;
• 6 - ekspanzijski zatik za ekspanzijski klip 2 kom.;
• 7 - stezaljke 4 kom.

Uklanjanje

1. Uklonite donju oblogu stražnjih vrata.

2. S obje strane vrata uklonite klip za ekspanziju (6) iz klipa za ekspanziju (5).

3. Povucite u smjeru strelice (A) kako biste oslobodili gornju oblogu stražnjih vrata od opružnih kopči na obje strane.

4. Povucite prema dolje (strelica B) kako biste oslobodili gornji dio obloge stražnjih vrata od opružnih kopči i izvadili je iz vozila.

Montaža

1. Prije postavljanja obloge stražnjih vrata, provjerite stanje opružnih kopči (4 i 7) i zamijenite ih ako je potrebno.

2. Instalacija se provodi obrnutim redoslijedom od uklanjanja.
