Skidanje i postavljanje stakla na vratima (VW Golf 4)

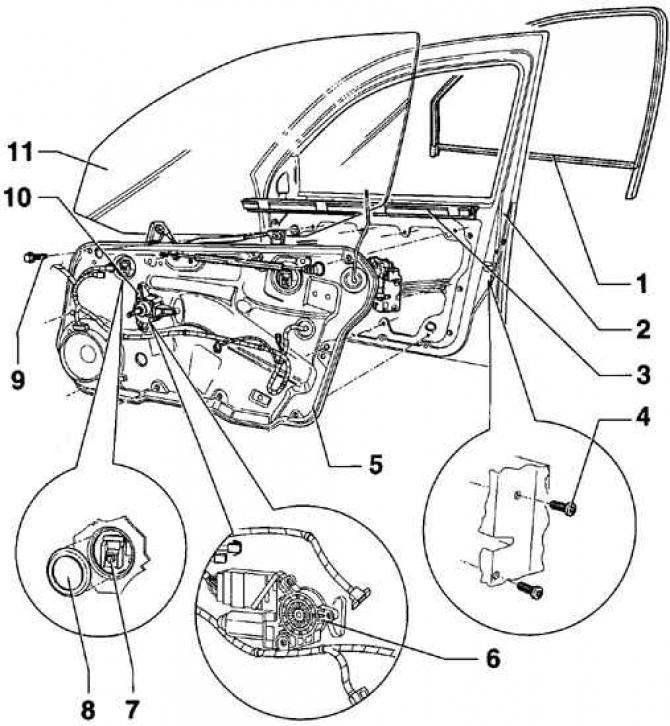

Staklo prednjih vrata i elementi za pričvršćivanje nosača

• 1 - staklena brtva;
• 2 - ulazna vrata;
• 3 - donja unutarnja brtva stakla;
• 4 - vijak, 20 Nm;
• 5 - nosač vrata. Podizač prozora sastavni je dio nosača vrata;
• 6 - motor za podizanje prozora;
• 7 - vijak, 10 Nm;
• 8 - utikač;
• 9 - vijak, 8 Nm;
• 10 - mehanički podizač prozora;
• 11 - staklo vrata

Uklanjanje

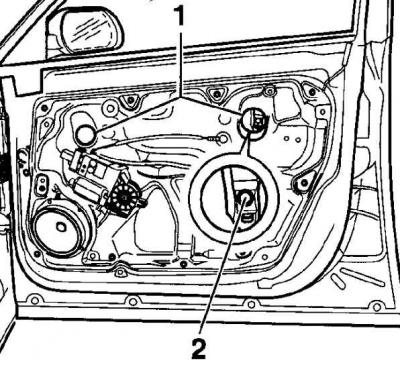

1. Uklonite unutarnju oblogu vrata.



2. Uklonite tehnološke čepove (1) koji pokrivaju rupe u unutarnjem dijelu vrata (2 – zasun).

3. Spustite staklo na vratima dok ne budete imali pristup vijcima za pričvršćivanje stakla.

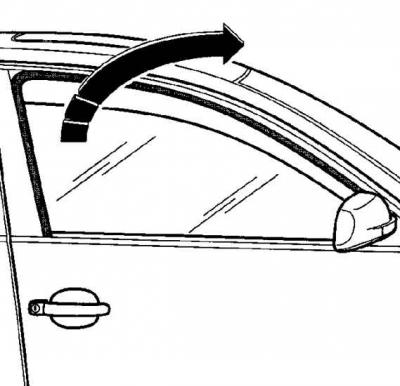

4. Otpustite vijak (2) i oslobodite kopče koje pričvršćuju staklo na regulator prozora.



5. Podižući stražnji dio stakla i istovremeno ga okrećući, izvadite staklo iz otvora prozora prema van.

Montaža

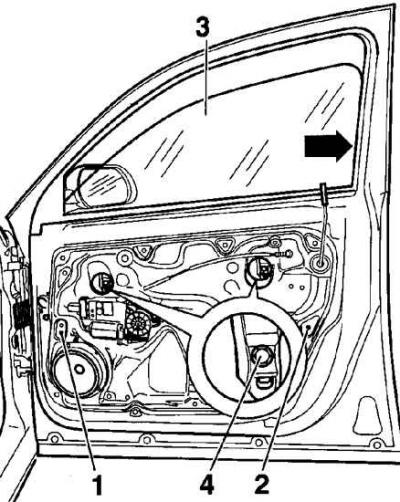

1. Redoslijedom obrnutim od skidanja, postavite staklo u vrata i pričvrstite ga na stezaljke. U tom slučaju pričvrsni elementi moraju biti smješteni na razini tehnoloških rupa.



2. Pomaknite staklo (3) unazad, umetnite ga u vodilicu i pričvrstite vijkom (2), pritežući ga momentom od 10 Nm (1 – vijak za pričvršćivanje nosača vrata, 4 – vijak za pričvršćivanje držača stakla).

3. Ugradite tehnološke utikače.

4. Ugradite unutarnju oblogu vrata.
