Sadržaj: Uklanjanje ↓ Montaža ↓
Nosač vrata je mjesto na kojem se montiraju brava na vratima, podizač prozora i zvučnik.
Ako je potrebno zamijeniti električni podizač prozora, mora se zamijeniti zajedno s nosačem.
Uklanjanje
1. Nosač vrata može se ukloniti samo ako staklo na vratima nije učvršćeno u stezaljkama regulatora prozora. Da biste to učinili, spustite staklo na vratima do razine tehnoloških rupa u nosaču i otpustite stezaljke.
2. Uklonite unutarnju oblogu prednjih vrata.
3. Uklonite kućište cilindra brave prednjih vrata.

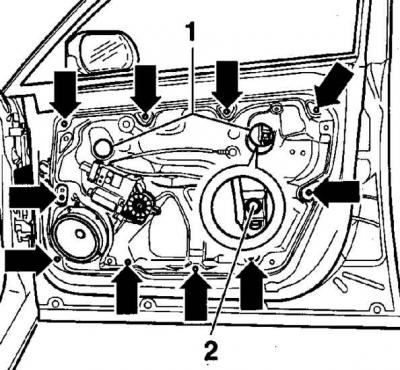

4. Uklonite tehnološke čepove (1) s nosača prednjih vrata (2 – vijak, strelice pokazuju položaj vijaka za pričvršćivanje nosača s jedinicama na vrata).
5. Spustite staklo na vratima dok vijci za pričvršćivanje stakla ne budu dostupni. Otpustite vijke (2) i oslobodite kopče koje pričvršćuju staklo vrata.
6. Pomaknite staklo na vratima do kraja i upotrijebite traku da ga učvrstite u tom položaju.

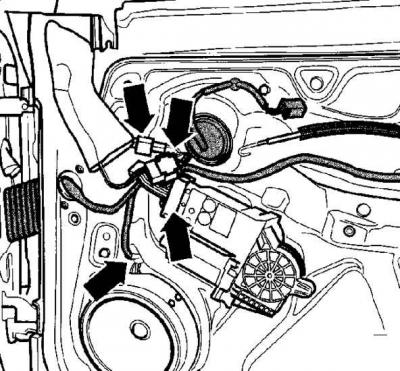

7. Odvojite sve električne konektore na prednjim vratima (strelice).
Izvorni tekst dostupan je na portalu: VWmanual.ru

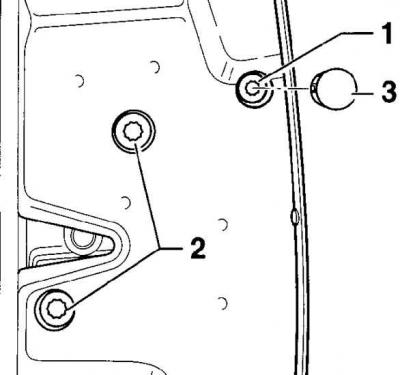

8. Na kraju prednjih vrata odvrnite dva vijka (2) koji pričvršćuju bravu na vratima (1 – vijak za pričvršćivanje cilindra brave, 3 – zaštitna kapica).

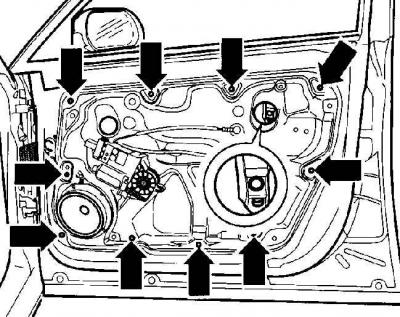

9. Uklonite vijke koji pričvršćuju nosač na prednja vrata.
10. Uklonite gornji dio nosača s vrata, zatim podignite nosač prema gore i pomoću šarke na vratima ga pomaknite izvan vrata.
11. Okrenite nosač i odvojite električni konektor od brave na vratima.
12. Na stražnjoj strani nosača otpustite stezaljke koje drže električne žice.
Montaža
1. Ugradite nosač u prednja vrata obrnutim redoslijedom od uklanjanja.

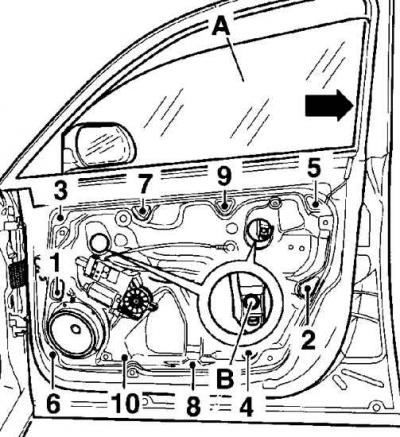

2. Uvrnite vijke za pričvršćivanje nosača i zategnite momentom od 8 Nm određenim redoslijedom (A – staklo na vratima, B – vijak za pričvršćivanje držača stakla).
3. Uklonite ljepljivu traku koja drži staklo na vratima u gornjem položaju, vratite staklo na vodilicu, pričvrstite ga u kopče i zategnite vijak (B) na 10 Nm.
4. Daljnja instalacija provodi se obrnutim redoslijedom uklanjanja.
