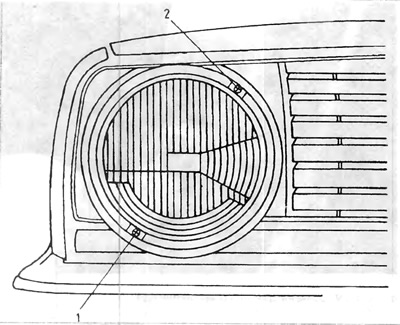

Riža. 4.12. Vijci za podešavanje svjetla
1 - vijak za okomito podešavanje, 2 - vijak za horizontalno podešavanje.

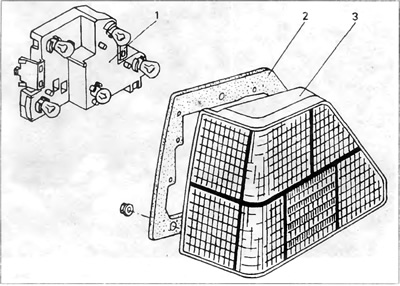

Riža. 4.13. Stražnja složena svjetiljka (baterijska svjetiljka)
1 - kućište svjetiljke; 2 - brtva; 3 - poklopac svjetiljke.
1. Provjerite i po potrebi prilagodite tlak u gumama prema tehničkim podacima.
2. Napunite spremnik najmanje do 90%.
3. Automobil mora biti opterećen utegom od 75 kg (jedna osoba na vozačevom mjestu).
4. Postavite automobil na ravnu površinu. Prednja svjetla su ugrađena s uključenim kratkim svjetlima. Ako je potrebno provjeriti ugradnju svjetla, automobil treba postaviti 10 m od zida, prethodno ispunivši uvjete opisane u podstavcima 1 do 4. Izmjerite udaljenost od sredine prednjeg svjetla do tla. Na zidu kredom označite crtu u visini sredine prednjih svjetala i upalite kratka svjetla. Granica svjetla i sjene treba biti:
A) za normalna prednja svjetla - 12 cm ispod nacrtanih linija.
b) za svjetla za maglu - 20 cm ispod linije označene za ova prednja svjetla. Ako se utvrdi odstupanje, svjetlo se mora podesiti u servisu.
