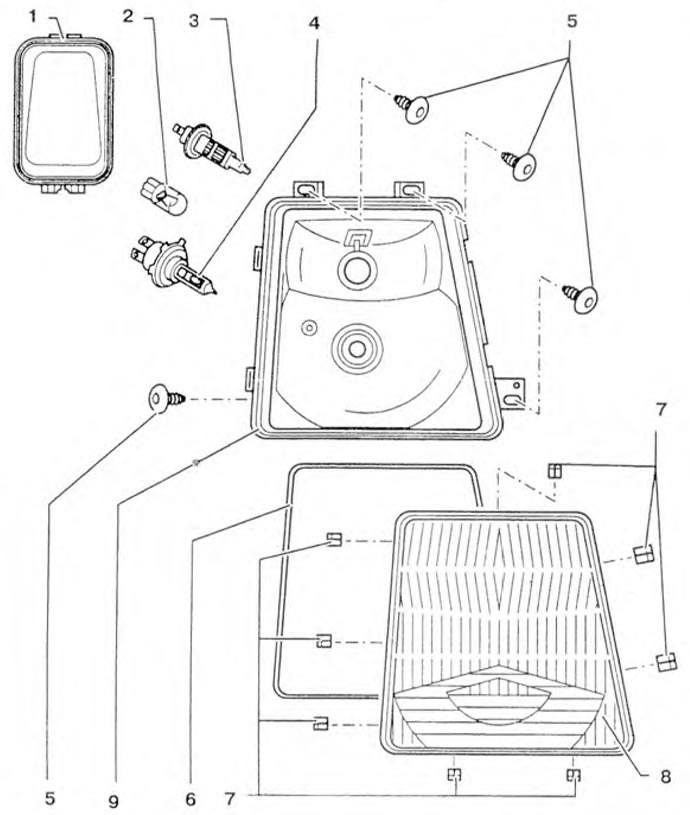

Slika 9.33. Prednje svjetlo: 1 - Poklopac; 2 - Žarulja bočnog svjetla; 3 - Žarulja svjetla za maglu; 4 - Žarulja s dvostrukom nitnom niti za prednje svjetlo; 5 - Vijci; 6 - Pečat; 7 - Pričvršćivači; 8 - Difuzor; 9 - Reflektor.
Uklanjanje

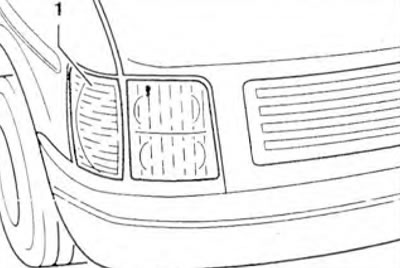

1. Skinite pokazivač smjera 1 (slika 9.34).
Slika 9.34. Uklonite pokazivač smjera 1.
Članak je objavljen na ovoj web stranici: www.vwmanual.ru

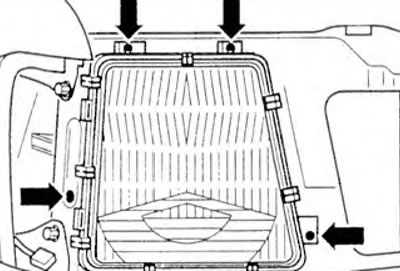

2. Odvrnite četiri vijka (strelice) (slika 9.35). Povucite veslo naprijed.
Slika 9.35. Uklonite četiri vijka (strelice).

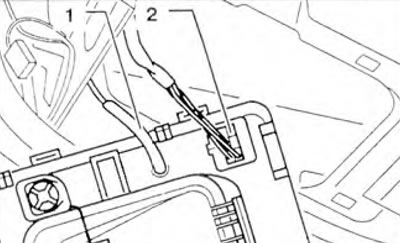

3. Odspojite cijev 1 za podešivač dometa prednjih svjetala i konektor ožičenja 2 (slika 9.36).
Slika 9.36. Odvojite cijev 1 za podešivač dometa prednjih svjetala i konektor ožičenja 2.
Montaža
4. Ugradnja se provodi obrnutim redoslijedom od uklanjanja.
Podešavanje

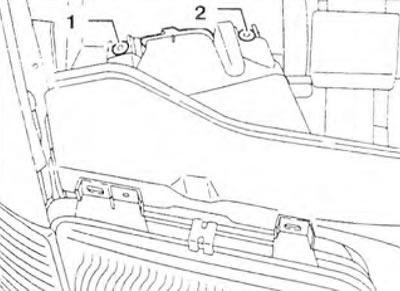

5. Položaj prednjih svjetala podešava se odvijačem s dva vijka 1 i 2 (slika 9.37).
Slika 9.37. Podešavanje položaja prednjih svjetala: 1 - Bočno podešavanje; 2 - Podešavanje visine.
