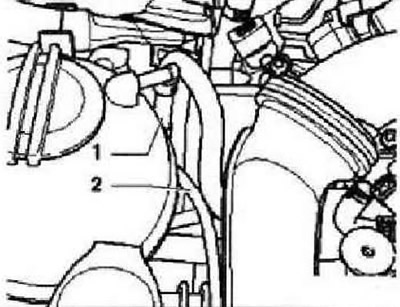

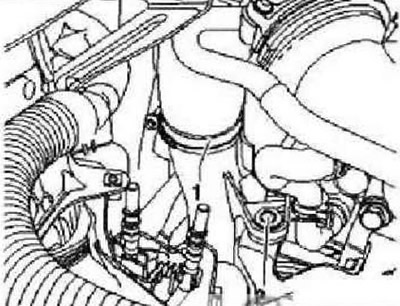

Открутить зажим шланга «1» в трубке для наддувочного воздуха. Выкрутить винт крепления патрубка для наддувочного воздуха «2». Снять поликлиновой ремень.

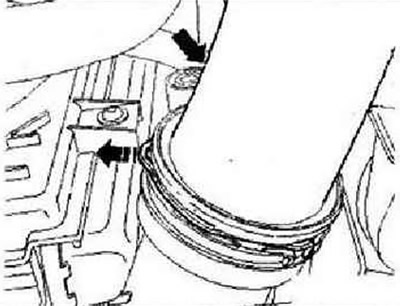

Нажать на предохранительную скобу в интеркулере в -направлении стрелки- и снять шланг «стрелка».

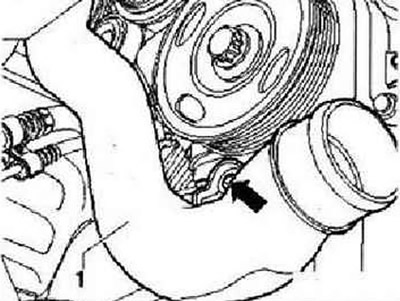

Выкрутить винт крепления патрубка для наддувочного воздуха «стрелка» и извлечь патрубок для наддувочного воздуха «1».

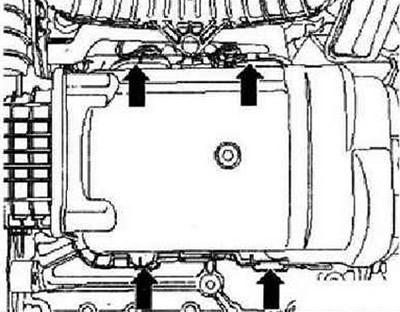

Снять приёмную трубу выпускной системы. Осторожно выжать наружу блокирующие язычки в корпусе шумоизоляционного экрана компрессора «стрелки».

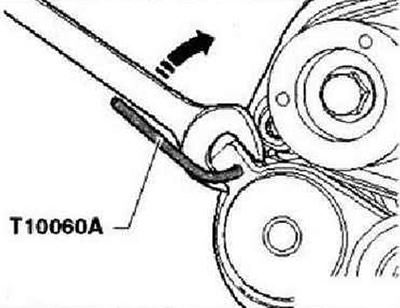

Снять переднюю часть корпуса с шумоизоляционным экраном. Снять нагрузки с поликлинового ремня компрессора, повернув натяжной элемент гаечным ключом на 16 в -направлении стрелки-. Зафиксировать натяжной элемент с помощью стопорного штифта -Т10060 А-.

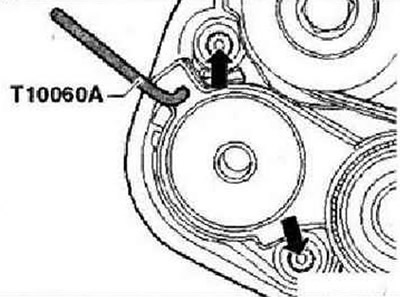

Выкрутить винты крепления «стрелки» натяжного элемента и снять натяжной элемент. Удерживать вал компрессора гаечным ключом «1».

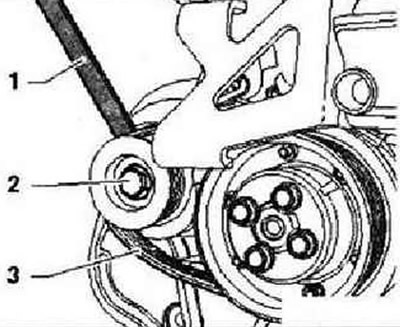

Снять винт крепления «2» ременного шкива и снять ременный шкив и поликлиновой ремень на компрессоре «3».

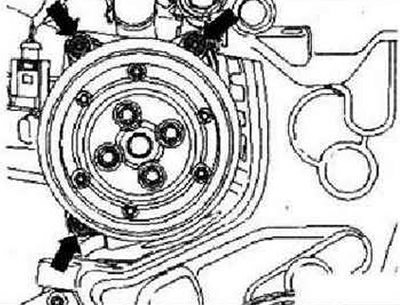

Ослабить винты насоса системы охлаждения с электромагнитной муфтой компрессора «N421» «стрелки». Извлечь насос системы охлаждения с электромагнитной муфтой компрессора «N421» из блока цилиндров.
Установка выполняется в обратном порядке. Вставить насос системы охлаждения с электромагнитной муфтой компрессора «N421» в блок цилиндров. Затянуть болты моментом 8 Нм. Залить охлаждающую жидкость.
