Приподнять кожух двигателя в точках «1» и снять кожух, переместив его вперед в -направлении стрелки-.

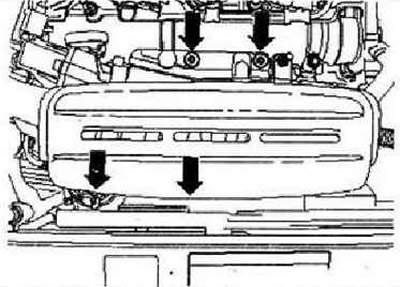

Открутить теплозащитный экран над турбокомпрессором «стрелка». Снять воздушный фильтр.
Открыть и закрыть крышку расширительного бачка, чтобы снять давление в системе охлаждения. Слить охлаждающую жидкость. Разблокировать направляющие для шлангов «стрелки» и снять шланг системы охлаждения «1» на приспособлении для заправки системы охлаждения.

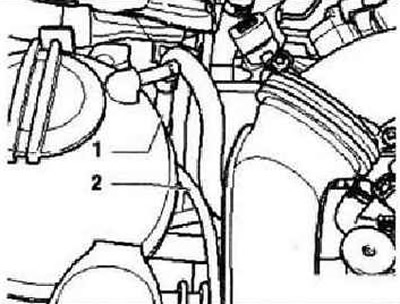

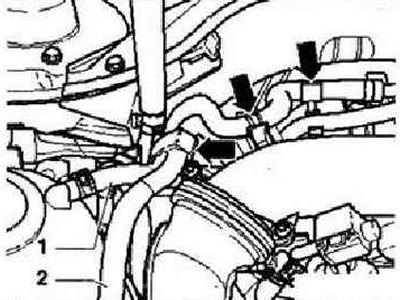

Снять шланг «2» с электромагнитного клапана 1 абсорбера с активированным углем «N80», идущий к абсорберу с активированным углем. Отсоединить подающий топливопровод «1» и магистраль к абсорберу с активированным углем «2». Нажать для этого кнопки деблокировки. Во избежание попадания в топливную систему загрязнений заглушить отверстия топливных магистралей. Соблюдать нормы поддержания чистоты. В зависимости от комплектации автомобиля снять шумоизоляцию или противопод-катный брус. Снять передний правый и левый подкрылок. Привести рамку радиатора в сервисное положение. Двигатель снимается вместе с коробкой передач вниз. Отключить аккумуляторную батарею. Снять АКБ и рамку-держатель АКБ. После установки двигателя необходимо снова установить все кабельные стяжки, снимаемые или срезаемые при демонтаже. Отсоединить все провода от КП, генератора и стартера и отложить их в сторону. Отсоединить от двигателя все прочие провода, которые должны быть отсоединены, и отложить их в сторону.
ВНИМАНИЕ: Топливо в напорной магистрали находится под давлением!

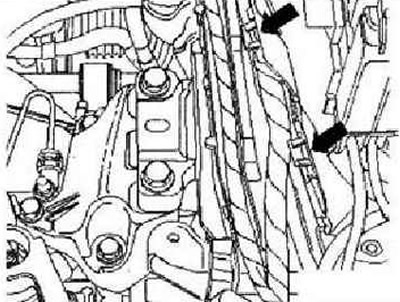

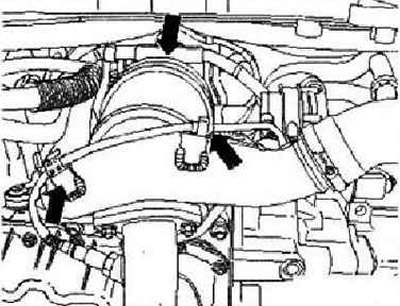

Отсоединить от двигателя вакуумные и вентиляционные шланги; Отсоединить разъем от термовыключателя и вентилятора радиатора. Снять рычаги стеклоочистителя. Снять обшивку водоотводящего короба. Снятие и установка блока управления двигателя с защитой от кражи. Разблокировать все фиксаторы трассы линии «стрелки».
Извлечь проводку от блока управления двигателя. Закрепить проводку к двигателю кабельной стяжкой. Извлечь проводку лямбда-зонда после катализатора «G130» и генератора из трасс линий стрелки-.

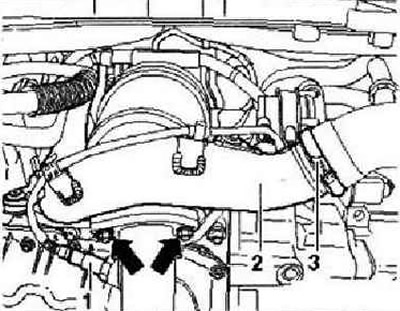

Извлечь разъем лямбда-зонда после катализатора «G130». Снять лямбда-зонд после катализатора «G130» «1». Разблокировать зажим шланга «3» и снять патрубок для наддувочного воздуха «2». Открутить выхлопную трубу на главном катализаторе «стрелки».

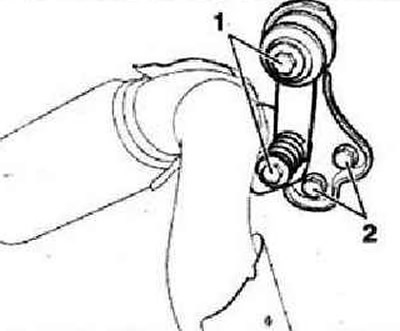

Снять оба приводных вала. Выкрутить крепежные болты «1» и «2» опоры выхлопной трубы. Извлечь вниз опору выхлопной трубы.

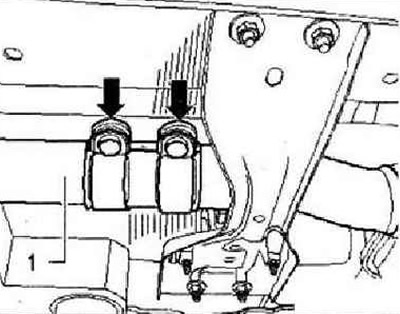

Открутить гайки двойного хомута «стрелки» и сместить его вперед по выхлопной трубе «1».
Открутить гайки «стрелки» и потянуть выхлопную трубу назад. Отжать выхлопную трубу назад из подвесного крепления «1».

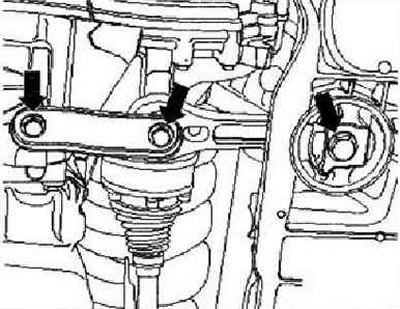

Открутить качающую опору «стрелки».

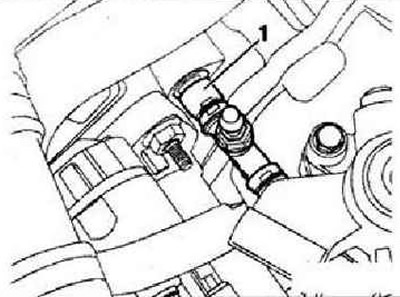

Выкрутить крепежные болты карданного вала на угловом редукторе. Отжать карданный вал в сторону. Опустить подрамник. Извлечь выхлопную трубу движением вперед. Снять кронштейн КП с углового редуктора. Открутить от коробки передач привод переключения передач. Отсоединить шланг «1» рабочего цилиндра гидросцепления.
Инструкция: На педаль сцепления нажимать запрещено.
Снятие поликлинового ремня. Снять компрессор климатической установки.
Инструкция: Магистрали климатической установки не вскрываются.

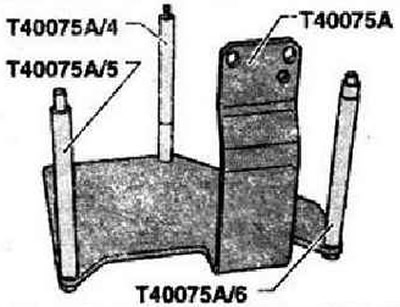

Закрепить компрессор климатической установки на рамке радиатора. Проконтролировать, чтобы шланги небыли пережаты. Учитывать дополнительные указания и монтажные работы. Привести рамку радиатора в сервисное положение. Чтобы иметь возможность опустить двигатель с коробкой передач, потребуются кронштейн для двигателя -Т40075А- с переходниками -/4-, «15» и -/6-.

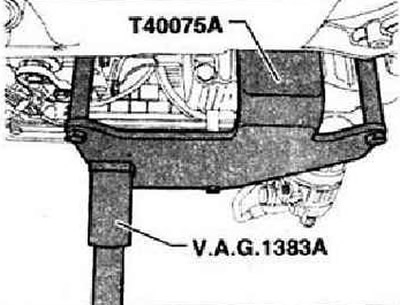

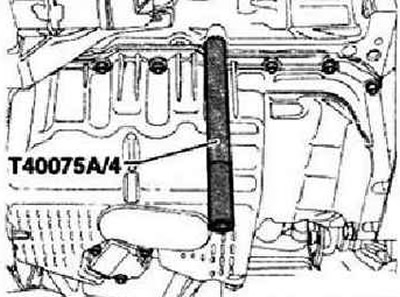

Ввернуть переходник Т40075А/4 до упора в картер двигателя. Установить кронштейн двигателя -Т40075А- с переходниками «15» и -/6- на картер.
[Информация представлена на сайте: www.VWMANUAL.ru]

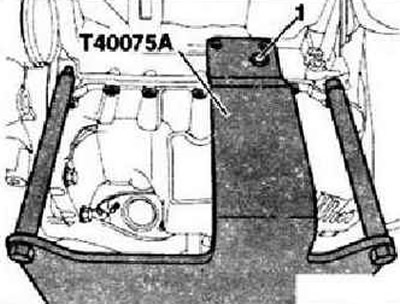

Закрепить кронштейн для двигателя -Т40075А- при помощи винта вкрученного С усилием руки в картер двигателя.
Затянуть все винты на кронштейне для двигателя -Т40075А- с моментом 20 нм. Слегка приподнять силовой агрегат с помощью домкрата для двигателей и агрегатов трансмиссии -V.A.G 1383 А-.

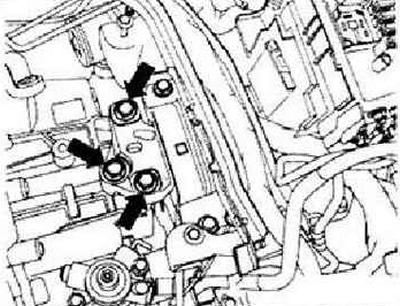

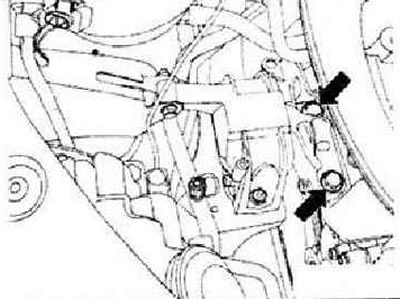

Открутить опору агрегата со стороны двигателя сверху -стрелки .
Открутить опору агрегата со стороны коробки передач сверху «стрелки».
Инструкция: При отворачивании болтов крепления пользоваться стремянкой -VAS 5085-. Поднимать силовой агрегат следует аккуратно, чтобы избежать повреждения кузова.
Осторожно опустить двигатель и коробку передач вниз.
