Rozmery ventilu (VW Lt 2d)

Obsah: Tabuľka 3.2. Rozmery ventilu ↓ Tabuľka 3.3. Označenie vačkového…↓ Tabuľka 3.4. Uhly sedla ventilu ↓

Rozmery ventilu sú uvedené v tabuľke 3.2 a znázornené na obrázku 3.30. Označenia vačkového hriadeľa sú znázornené na obrázku 3.31 a tiež spolu s časovaním ventilov sú uvedené v tabuľke 3.3. Uhly sedla ventilov sú uvedené v tabuľke 3.4 a znázornené na obrázku 3.32.

Tabuľka 3.2. Rozmery ventilu

Parametre	Vstupný ventil	Výfukový ventil
Priemer "a" ventilovej dosky, mm	36.00	31.50
Priemer drieku ventilu "b", mm	7.97	7.95
Dĺžka ventilu "c", mm	96.85	96.85
Uhol sedla ventilu "α"	45

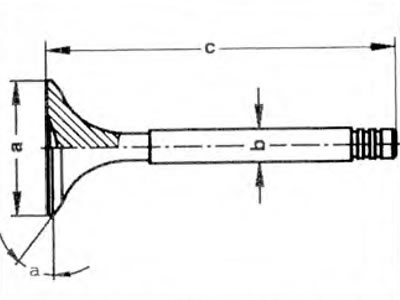

Obrázok 3.30. Rozmery ventilu.

Obrázok 3.31. Označenia vačkového hriadeľa.

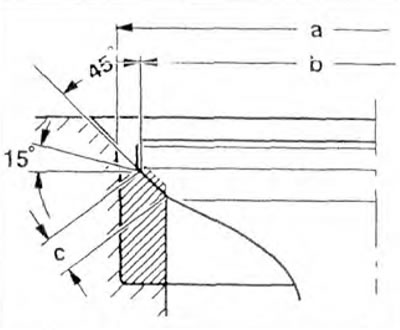

Obrázok 3.32. Uhly sedla ventilu.

Tabuľka 3.3. Označenie vačkového hriadeľa a časovania ventilov

Kód motora	AGX	AHD	ANJ	ARA, WWE, BBF
1. valec (šípka A)	WZ0
2. valec (šípka B)	046/074		074
Medzi valcami 4 a 5 (šípka C)	3716	2115	1776	2194
Otvorenie sacieho ventilu po hornej úvrati*	8.0
Zatvorenie sacieho ventilu po BDC,*	28.0
Otvorenie výfukového ventilu pred hornou úvratou*	37.0
Zatvorenie výfukového ventilu po hornej úvrati, *	10.0

Tabuľka 3.4. Uhly sedla ventilu

Parametre	Sedlo sacieho ventilu	Sedlo výfukového ventilu
Priemer "a", mm	37.20¹⁾	33.20¹⁾
Priemer "b", mm	34.80	30.40
Šírka "c", sedlo ventilu, mm	2.70	2.05
45°	Uhol sedla ventilu
15°	Korekčný uhol
