Upevňovacie prvky predného sedadla
- 1 - uzáver;
- 2 - skrutka;
- 3 - vnútorné vedenie sedadla;
- 4 - uzáver;
- 5 - skrutka;
- 6 - vedenie vonkajšieho sedadla;
- A, B - postupnosť odstraňovania ozdobného obloženia z vnútornej koľajnice sedadla;
- C, D - postupnosť odstraňovania ozdobného obloženia vonkajšej koľajnice sedadla;
- 7 - upevňovacie skrutky sedadla, 23 Nm

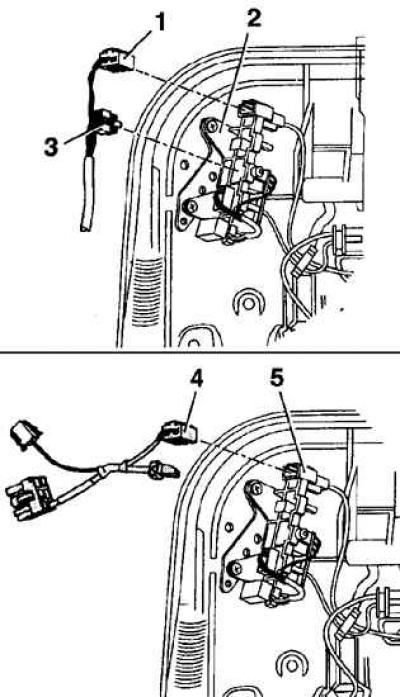

Umiestnenie elektrických konektorov na prednom sedadle s airbagom
- 1 - elektrický konektor pre airbag;
- 2 - držiak elektrických konektorov;
- 3 - elektrický konektor vyhrievania sedadla;
- 4 - adaptér elektrického konektora VAG-5094;
- 5 - zásuvka elektrického konektora na prednom sedadle
Odstúpenie
1. Na odstránenie predného sedadla musíte použiť špeciálny adaptér VAG-5094 pre airbagy.
2. Vypnite zapaľovanie a vyberte z akumulátora závažie.
3. Posuňte predné sedadlo úplne dopredu. Odstráňte uzáver a odskrutkujte skrutku zaisťujúcu ozdobné obloženie vnútornej koľajničky sedadla.
4. Odstráňte ozdobnú výstelku vnútorného vedenia predného sedadla, nadvihnite zadnú časť výstelky (šípka A) a posunutím prekrytia späť (šípka B), vyberte ho z vodidla (pozri obr. Upevňovacie prvky predného sedadla).
5. Odstráňte uzáver a odskrutkujte skrutku, ktorá zaisťuje vonkajší ozdobný lem koľajničky sedadla.
6. Odstráňte ozdobné lemovanie z vonkajšej koľajničky predného sedadla nadvihnutím prednej časti obloženia (šípka C) a presunúť ho späť (šípka D), vyberte ho z vodidla.
7. Posuňte predné sedadlo úplne dozadu.
8. Odskrutkujte skrutky (7) držiaky predných sedadiel. Vráťte sa, uvoľnite predné sedadlo z koľajničiek a vyberte ho z auta.
Upozornenie: Pred odpojením elektrických konektorov systému airbagov predných sedadiel vybite statickú elektrinu z tela krátkym dotykom tela rukami.
Varovanie: Odpojte elektrický konektor bočného airbagu (1) z konektorovej základne (2) (pozri obr. Umiestnenie elektrických konektorov na prednom sedadle s airbagom).
Upozornenie: Ak je vo výbave, odpojte elektrický konektor (3) vyhrievané predné sedadlo.
Upozornenie: Pripojte elektrický konektor (4) adaptér VAG-5094 na elektrický konektor (5).
Upozornenie: Elektrický konektor adaptéra VAG-5094 musí byť pripojený ku konektoru vždy, keď je predné sedadlo odstránené.
Inštalácia
1. Inštalácia sa vykonáva v poradí, vráťte sa k odstráneniu.
2. Utiahnite skrutky predného sedadla na 25 Nm.
3. Pripojte uzemňovací vodič k batérii.
4. Ak sa po namontovaní predného sedadla rozsvieti kontrolka airbagu, čo znamená poruchu, je potrebné kontaktovať špecializovanú dielňu, aby vyvolala poruchy uložené v pamäti bloku.
