Umiestnenie jednotiek a dielov v motorovom priestore (VW Golf 2)

Umiestnenie agregátov a dielov v motorovom priestore automobilov VW Golf II a VW Jetta je znázornené na kresba 8 a 9.

Kresba 8. Umiestnenie agregátov a dielov v motorovom priestore automobilov VW Golf II: 1 - uzáver horného uloženia pružinovej vzpery zavesenia; 2 - puzdro vzduchového filtra; 3 - nádržka brzdovej kvapaliny; 4 - zapaľovacia cievka; 5 - expanzná nádrž chladiaceho systému motora; 6 - Nádržka ostrekovača čelného skla; 7 - rozperná tyč na upevnenie kapoty; 8 - snímač rozdeľovača zapaľovania (s plastovým puzdrom); 9 - uzáver plniaceho hrdla oleja; 10 - termostat nasávania vzduchu

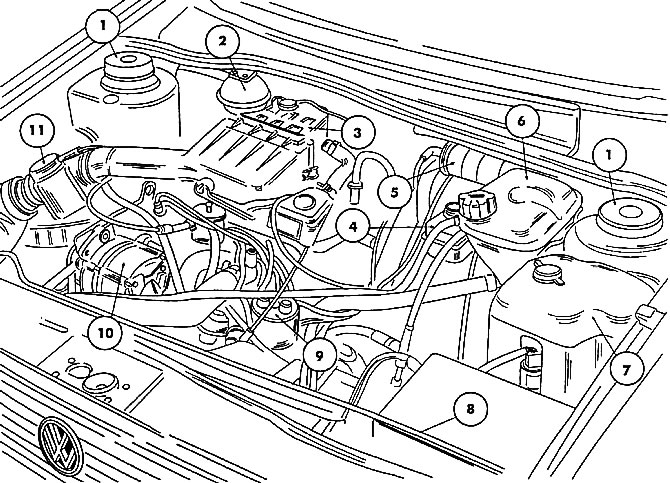

Kresba 9. Umiestnenie jednotiek a dielov v priestore pod kapotou automobilov VW Jetta: 1 - uzáver horného uloženia pružinovej vzpery zavesenia; 2 - vákuová komora; 3 - puzdro vzduchového filtra; 4 - nádržka brzdovej kvapaliny; 5 - zapaľovacia cievka; 6 - expanzná nádrž chladiaceho systému motora; 7 - nádržka ostrekovača čelného skla; 8 - rozperná tyč na upevnenie kapoty; 9 - snímač rozdeľovača zapaľovania; 10 - generátor; 11 - termostat nasávania vzduchu
