Vonkajšie spätné zrkadlo (VW Golf 2)

Vozidlá Golf a Jetta sú vybavené niekoľkými typmi spätných zrkadiel, od bežných až po elektricky ovládané.

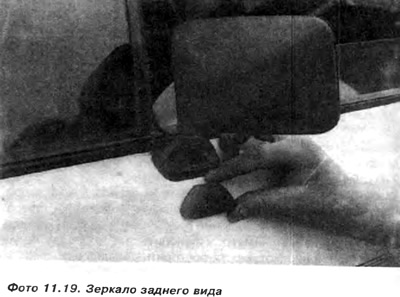

1. Vonkajšie zrkadlo zobrazené na fotografii 11.19 je najjednoduchší dizajn, inštalovaný vo všetkých základných verziách.

1. Vonkajšie zrkadlo zobrazené na fotografii 11.19 je najjednoduchší dizajn, inštalovaný vo…

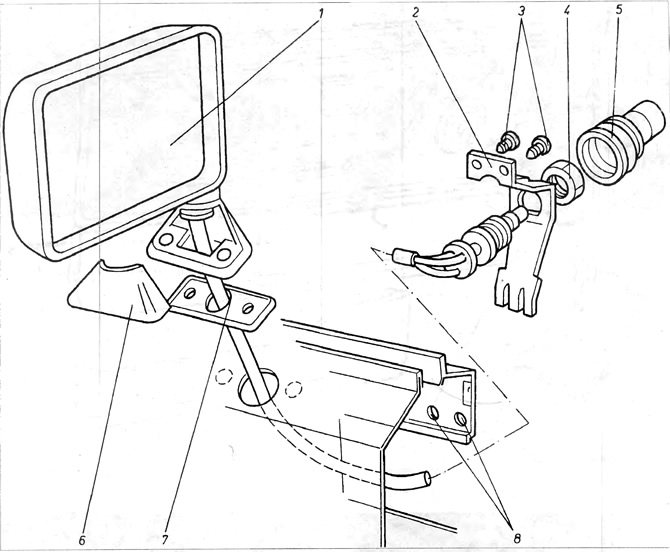

2. Spätné zrkadlo sa ovláda manuálne z vnútra auta (bol používaný do augusta 1987.) znázornené na kresba 11.5.

1.5. Ručne ovládané zrkadlo bolo používané do 08.87 hod.
1 - zrkadlo; 2 - držiak; 3 - skrutky; 4 - matica riadiacej páky; 5 - ovládacia páka; 6 - veko; 7 - tesnenie; 8 - montážne otvory.

Výmena zrkadla

1. Demontujte ovládaciu páku 5 a vnútorné obloženie dverí.

2. Odskrutkujte maticu 4 ovládacej páky.

3. Nadvihnite a odstráňte kryt zrkadla 6.

Zobraziť originálny článok na zdroji: VWmanual

4. Uvoľnite upevňovacie skrutky. Odstráňte zrkadlo spolu s ovládacím mechanizmom.

Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
Manuálne ovládané vonkajšie spätné zrkadlo má od 8.87 upravený dizajn. Pripevňuje sa na roh rámu skla od dverí. Zrkadlo je pripevnené k telu pomocou západiek. Podobný dizajn nájdeme aj v zrkadle s elektrickým ovládaním, s tým rozdielom, že manuálne ovládanie je nahradené elektrickým pohonom.
