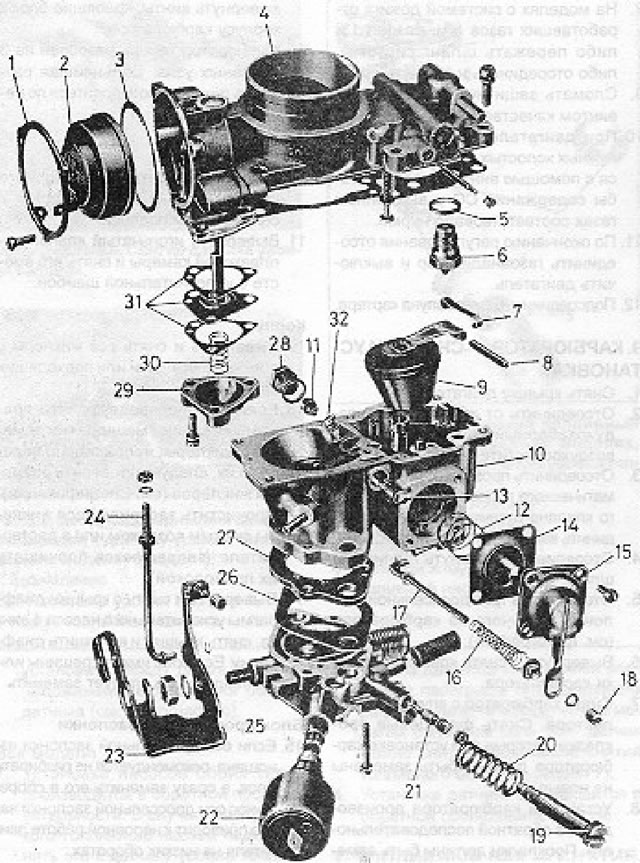

Слика 3.5. Растављени карбуратор: 1 - Задржавач; 2 - Поклопац кућишта пригушнице; 3 - Заптивка; 4 - Горњи поклопац; 5 - Машина за прање веша; 6 - Игличасти вентил коморе пловка; 7 - Опруга осовине пловка; 8 - Плутајућа оса; 9 - Плутајући; 10 - Главна зграда; 11 - Главни млаз; 12 - Пролеће; 13 - Млазница празног хода; 14 - Мембрана пумпе за убрзање; 15 - Поклопац дијафрагме; 16 - Пролеће; 17 - Шипка пумпе за акцелератор; 18 - Навртка шипке пумпе за акцелератор; 19 - Вијак за количину; 20 - Пролеће; 21 - Квалитетни вијак; 22 - Електромагнетни вентил за искључивање ваздуха; 23 - Ручица гаса; 24 - Клипњача; 25 - Тело гаса; 26 - Заптивка; 27 - Изолатор; 28 - Главни млазни утикач; 29 - Поклопац ваздушне клапне; 30 - Пролеће; 31 - Заптивке и подлошке за подешавање; 32 - Ваздушни млаз.
2. По правилу, да би се уклонио седимент из коморе пловка и уклонили и испустили млазнице, довољно је уклонити поклопац карбуратора.
3. Ако је потребно потпуно расклапање карбуратора, мора се уклонити са мотора као што је описано у претходном одељку.
4. Постепено (по пола окрета) одврните завртње који причвршћују поклопац карбуратора.
5. Уклоните поклопац и његову заптивку
6. Уклоните опружну стезаљку и извуците осовину пловка. Уклоните пловак.
7. Сипајте преостало гориво из коморе пловка и обришите је.
8. Да бисте уклонили кућиште гаса, окрените карбуратор и одврните завртње који причвршћују кућиште за кућиште карбуратора.
9. Карбуратор је сада растављен на 3 главне јединице. Даље демонтаже треба извршити по потреби.
Горњи поклопац
10. Одврните завртње са прстена за задржавање поклопца блока пригушнице и уклоните делове пригушнице.
11. Одврните иглични вентил коморе пловка и уклоните га заједно са заптивном подлошком.
Оквир
12. Одврните и уклоните све млазнице помоћу одвијача или одговарајућих кључева.
13. Ако сумњате да је претходни власник заменио млазнице погрешном величином, проверите величине млазница (видети Спецификације). Очистите зачепљене млазнице компримованим ваздухом или растварачем (не користите жицу).
14. Одврните и уклоните 4 завртња са поклопца дијафрагме пумпе за гас, скините поклопац и извуците дијафрагму. Ако је напукнут или стврднут, треба га заменити.
Блок тхроттле
15. Ако је осовина гаса истрошена, препоручује се да се јединица не раставља, већ да се одмах замени као склоп. Истрошена осовина гаса често узрокује груб рад мотора при ниским обртајима.
Скупштина
16. Карбуратор се склапа обрнутим редоследом. Биће вам потребан комплет за поправку који садржи потребне заптивке и друге делове које је потребно заменити.
17. Током монтаже карбуратора, подесите га (погледајте следећи одељак).
