Демонтажа осовинског вратила

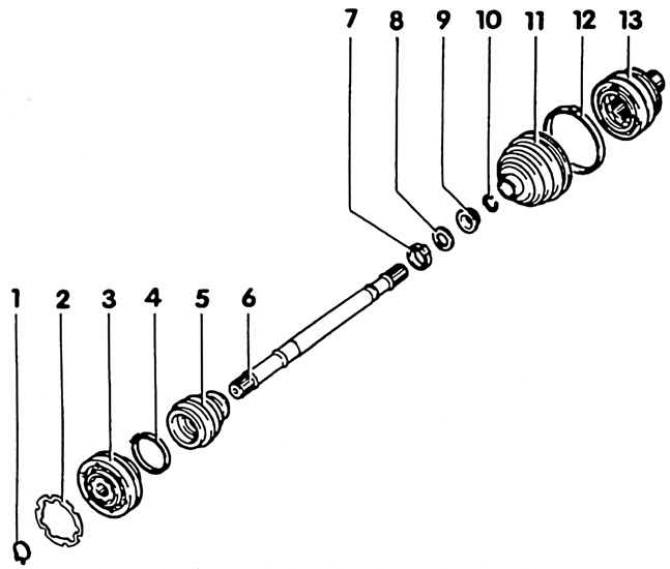

1. Сигурносна подлошка; 2. Заптивка; 3. Унутрашњи зглобни синхронизатор; 4. Стезаљка; 5. Заштитни поклопац за зглобни синхронизатор. Проверите да ли има огреботина и посекотина!; 6. Полу осовине 7. Стезаљка; 8. Диск опруга; 9. Клизни прстен; 10. Сигурносна подлошка; 11. Заштитни поклопац спољашњег зглобног синхронизатора; 12. Стезаљка за рукав; 13. Спољни зглобни синхронизатор
Демонтажа
1. Уклоните осовину.
2. Употријебите клијешта да исеците обујмице рукава са обе стране заштитног поклопца шарке и уклоните их. Померите поклопац назад.

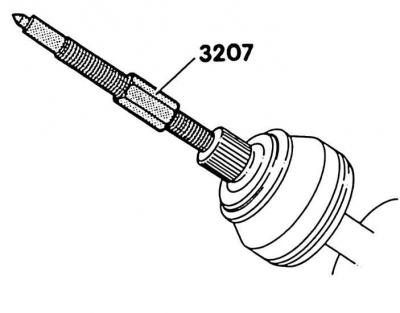

3. Притисните спољну шарку. Да бисте то урадили, поставите осовину у шкрипац са заштићеним чељустима и стегните је. Окрените поклопац наопако. Уврните учвршћење K.A.G-3207 навојни део М16 док се спој синхронизатора не истисне из осовине профила.
4. Унутрашњи спој: стиснути и уклонити сигурносни прстен (1) одговарајућим округлим клештима – видети сл. Демонтажа осовинског вратила.
5. Притиснути унутрашњи зглоб одговарајућом пресом, истовремено притискајући главчину кугле.
6. Унутрашњи спој: уклоните заптивку (2) – видети сл. Демонтажа осовинског вратила.
Скупштина
1. Замените ломљиве или неисправне поклопце осовинског вратила.
2. Поставите заштитне поклопце са стезаљкама за рукаве на осовину.
3. Поставите диск опругу (8) и клизни прстен (9) на осовину профила. Правилно инсталирајте диск опругу (погледајте сл. Демонтажа осовинског вратила). Велики пречник диск опруге (конкавна страна) наслања се на клизни прстен.
4. Уградите нову сигурносну подлошку у жлеб осовине.
5. Подмажите спољну шарку са 120 г масти VWG-6.3. Истовремено, утисните око 80 г масти кроз унутрашње уторе главчине кугле у спољашњи спој. Нанесите око 40 г масти на унутрашњу страну шарке.
Пажња! Ако треба заменити само заштитни поклопац шарке, додајте маст ако је потребно.
6. Помоћу пластичног чекића притисните спољни спој на осовину док се не учврсти сигурносном подлошком.

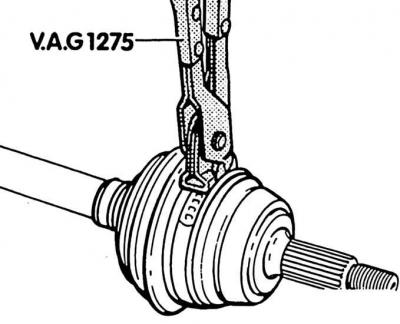

7. Поставите заштитни поклопац на спој и уградите обујмицу рукавца на већи пречник одговарајућим клештима.
Пажња! Често се приликом постављања заштитног поклопца на тело шарке он притисне. Као резултат, изнад поклопца се формира вакуум, који увлачи мазиво унутра током рада. Због тога, након уградње, помоћу одвијача, са стране мањег пречника, потребно је мало подићи поклопац и изједначити притисак.
8. Поставите обујмицу рукава на мањи пречник.
9. Унутрашњи спој: утиснути 120 г масти VWG-6.3 са сваке стране шарке. Ако треба заменити само заштитни поклопац шарке, додајте маст ако је потребно.

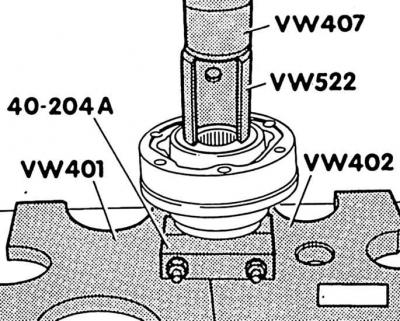

10. Притисните унутрашњи спој одговарајућом пресом док се не заустави.
11. Уградите нову сигурносну подлошку у жлеб осовине помоћу клешта са округлим носом.
12. Унутрашња шарка: причврстите заштитни поклопац помоћу стезаљке за рукав и причврстите нову заптивку на шарку, након што уклоните заштитну косину са ње.
13. Уградите осовину.
