Мотор брисача ветробранског стакла (Golf) (VW Golf 5)

Уклањање

1. Уверите се да су метлице брисача у свом првобитном положају.

2. Искључите батерију.

3. Уклоните држаче четкица.

4. Уклоните решетку облоге, погледајте одговарајуће поглавље.

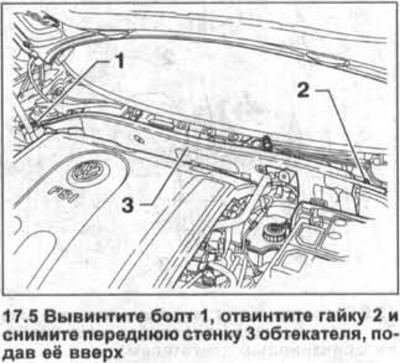

5. Одврните завртањ 1, одврните матицу 2 и уклоните предњи зид 3 облоге гурањем нагоре (погледајте илустрацију).

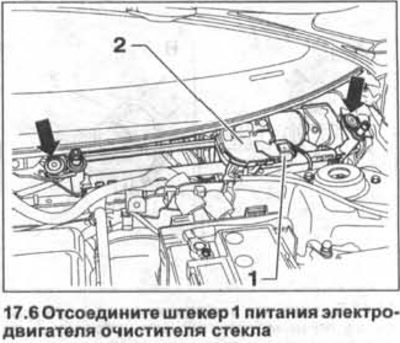

6. Искључите утикач 1 напајања мотора брисача ветробранског стакла (погледајте илустрацију).



7. Одврните завртње који причвршћују оквир брисача 2 (погледајте стрелице на слици 17.6) и уклоните оквир заједно са шипкама и електромотором померањем оквира нагоре.

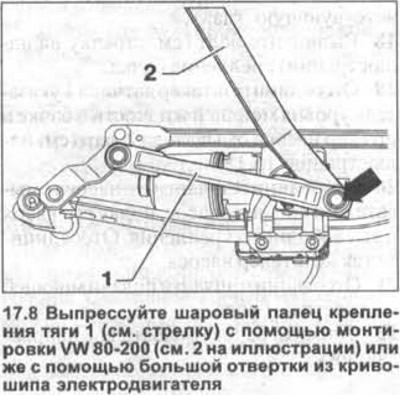

8. Истисните куглични клин вучне шипке 1 (погледајте стрелицу на слици) помоћу полуге VW 80-200 (погледајте 2 на илустрацији) или помоћу великог одвијача са радилице електромотора.

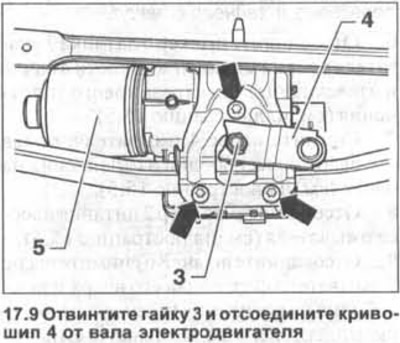

9. Одврните матицу 3 и одвојите ручицу 4 од осовине електромотора (погледајте илустрацију).



10. Одврните три завртња (погледајте стрелице на илустрацији 17.9) и одвојите мотор брисача ветробранског стакла 5 од оквира.

Инсталација

Пажња! Уверите се да је електрични мотор се налази у позицији која одговара парковочному положај четке брисача. Ако је потребно, повежите утикач и батерија и дајте могућност электродвигателю у току кратког времена раде, а затим искључите га. Електромотор после сваког другог искључивање постављена у почетни положај.

11. Причврстите електромотор за рам притезањем монтажних вијака на 8 Нм.

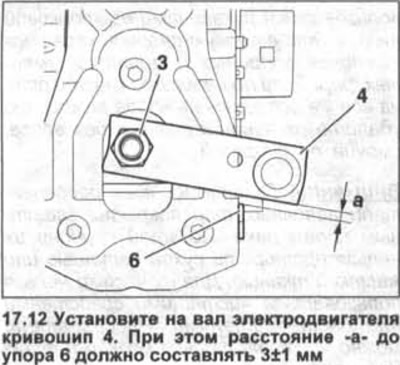

12. Поставите ручицу 4 на осовину електромотора. Растојање "а" до граничника 6 треба да буде 3±1 мм (погледајте илустрацију). У овом положају радилице, затегните матицу 3 силом од 18 Нм.




13. Причврстите шипку за ручицу куглицом и закључајте је.

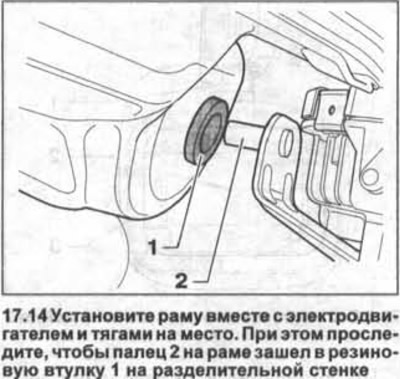

14. Поставите оквир заједно са електромотором и шипкама на своје место. При томе уверите се да затик 2 на оквиру уђе у гумену чахуру 1 на преградном зиду (погледајте илустрацију).



15. Затегните монтажне завртње оквира брисача на каросерију обртним моментом од 8 Нм.

16. Прикључите струјни утикач мотора брисача.

Уградња преосталих делова врши се обрнутим редоследом од уклањања.

17. Проверите паркинг положај метлица брисача.
