Уклањање и постављање каблова ручне кочнице (VW Golf 4)

Делови ручне кочнице

• 1 - ручка ручне кочнице;
• 2 - сигурносна подлошка;
• 3 - Облога ручне кочнице;
• 4 - шестоугаона навртка, 25 Нм;
• 5 - адаптер. За аутомобиле са наслоном за руке;
• 6 - вуча;
• 7 - компензатор;
• 8 - матица за подешавање;
• 9 - вијак;
• 10 - сајле ручне кочнице;
• 11 - прекидач индикатора ручне кочнице

Уклањање

1. Уклоните задњи део централне конзоле.

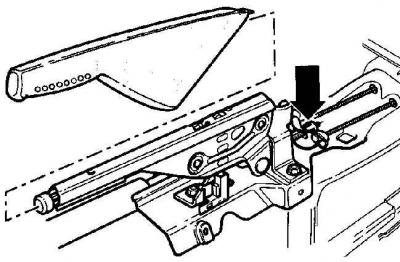

2. Одврните и уклоните ручицу ручне кочнице.



3. Отпустите матицу за подешавање иза ручице ручне кочнице тек толико да омогућите да се сајле ручне кочнице уклоне из компензатора.

4. Одвојите каблове ручне кочнице од компензатора.

Аутомобили са задњим диск кочницама

5. Одвојите кабл ручне кочнице са полуге задње кочнице.



Аутомобили са задњим добош кочницама

6. Уклоните добош кочнице и одвојите кабл ручне кочнице од ручице кочионе папуче.

7. Подигните задњи део возила и ослоните га на постоље.

8. Уклоните задње точкове.

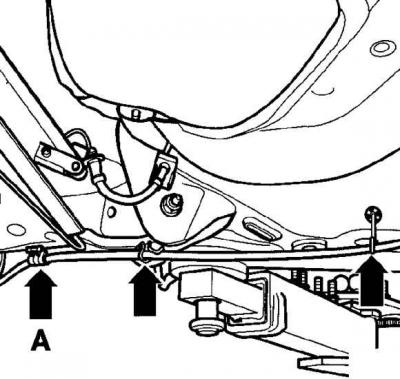

9. Скините сајлу ручне кочнице са држача на задњој греди (стрелица А) и са носача на доњем делу каросерије.

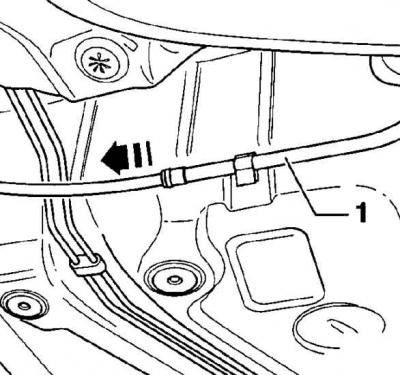

10. Скините сајлу ручне кочнице у смеру стрелице са цеви за вођење (1).

11. Скините сајлу ручне кочнице испод возила.

Инсталација

1. Гурните сајлу ручне кочнице у водећу цев.

Аутомобили са задњим диск кочницама

2. Повежите кабл ручне кочнице са полугом задње кочнице.

Аутомобили са задњим добош кочницама

3. Прикључите кабл ручне кочнице на ручицу папуче кочнице и инсталирајте кочиони добош.

4. Причврстите сајлу ручне кочнице за држаче задње греде и за подвозје возила.


5. Повежите каблове ручне кочнице са компензатором ручне кочнице и заврните матицу за подешавање.

6. Подесите рад ручне кочнице.

7. Инсталирајте задњи део централне конзоле.
