Подешавање положаја поклопца пртљажника/врата пртљажника (VW Golf 4)

Поклопац пртљажника/врата пртљажника морају бити постављени тако да када су затворени, размак око периметра поклопца пртљажника/врата пртљажника буде исти по целој дужини, а када су затворени, поклопац пртљажника/врата пртљажника морају бити у равни са остатком каросерије.

Налог о извршењу

Упозорење: Подешавање положаја пртљажника/врата пртљажника се мора извршити са возилом на точковима.

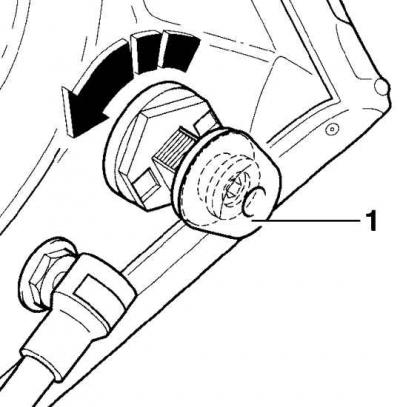

1. Помоћу кључа од 24 мм окрените граничник задњих врата (1) у смеру супротном од казаљке на сату за 90° и уклоните га са врата.

2. Уклоните гумени браник са граничника врата, а затим користите имбус кључ од 3 мм да извучете контактни завртањ док се не заустави.

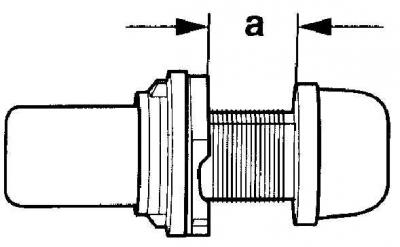

3. Уклоните вентил из кућишта на растојању од А = 12,5 мм.

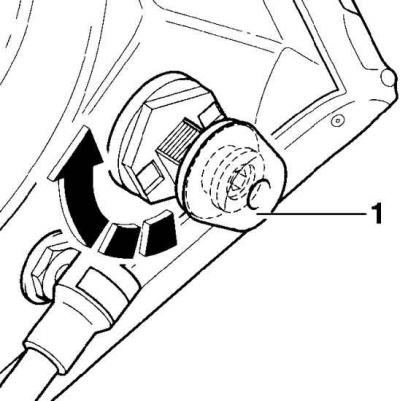

4. Поставите граничник задњих врата (1) у врата и помоћу кључа од 24 мм окрените граничник за 90° у смеру казаљке на сату.

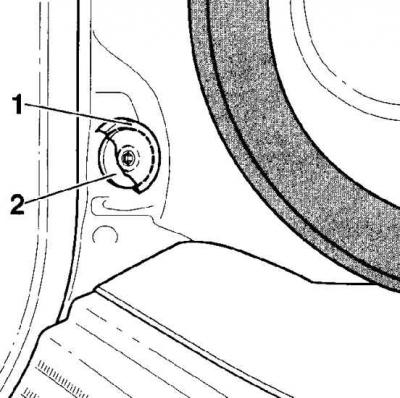

5. Уклоните одстојнике клипа (1) и експанзионе клипове (2) са обе стране возила.

6. Затворите задња врата лаганим притиском на средину врата.

7. Подесите положај задњих врата тако да размак између врата и каросерије буде 5 мм. У специјализованој радионици за ову сврху се користи специјални алат 3371.

8. Поново отвори задња врата.

9. У овом положају, задња врата су подешена на претходно затезање од приближно 3 мм.

10. На обе стране возила уградите одстојнике клипа у шупље клипове.

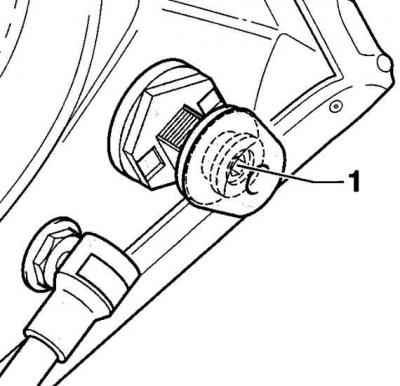

11. Затегните контактни завртањ (1) имбус кључем на обртни момент од 1,5 Нм.
