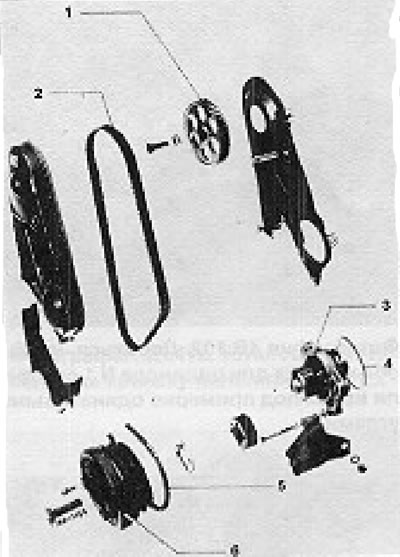

Рис, 13.4. Детали механизма газораспределения - модели выпуска до 1984 г.: 1 - Звездочка распредвала; 2 - Зубчатый ремень; 3 - Водяной насос; 4 - Уплотнительное кольцо круглого сечения; 5 - Ремень генератора; 6 - Виброгаситель.

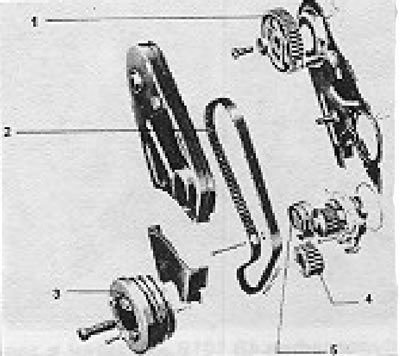

Рис. 13.5. Детали механизма газораспределения - модели выпуска после 1984 г.: 1 - Звездочка распредвала; 2 - Зубчатый ремень; 3 - Виброгаситель; 4 - Звездочка коленвала; 5 - Промежуточный ролик.
82. Процедура аналогична той, которая дана в главе 1, раздел 5, за исключением следующих различий.
83. Верхний пылезащитный кожух удерживается быстроразъемными зажимами.
84. Коленвал можно повернуть по методу описанному в параграфе 161.
85. Ослабить болты водяного насоса с тем, чтобы снять натяжение с ремня.
86. Снять нижний кожух.
87. На моделях, выпущенных после мая 1984 г., имеется промежуточный натяжной ролик, который крепится к блоку цилиндров 1 болтом.
88. Если вы не собираетесь менять ремень, следует пометить на нем, направление его перемещения и следить, чтобы не перекрутить ремень во время его снятия.
89. После установки ремня натянуть его, повернув водяной насос влево, и затем затянуть крепежные болты насоса.
90. Правильно натянутый ремень должен перекручиваться не более, чем на 90° при приложении к нему среднего усилия.

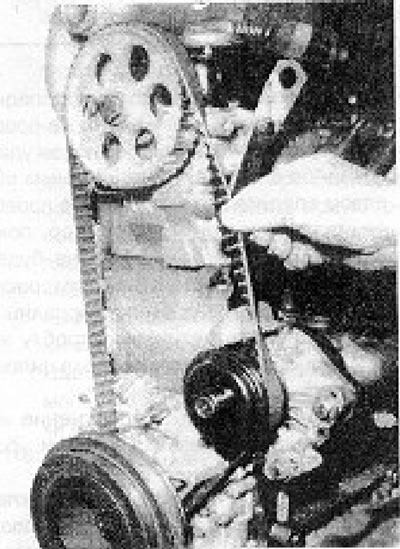

Рис.13.6. Натяжка ремня газораспределения (раздел 4В).
91. При установке пыльников проверить, чтобы уплотнения стояли на месте (см. фотографию).

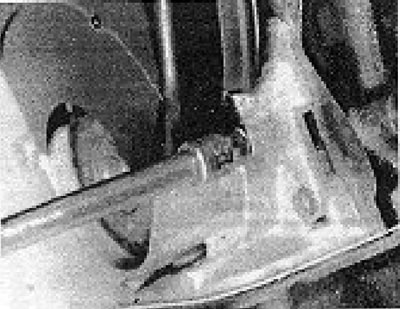

Фотография 4В.91А. Установка болтов нижнего кожуха ремня газораспределения.
Оригинал статьи размещён на сайте: VWmanual.ru

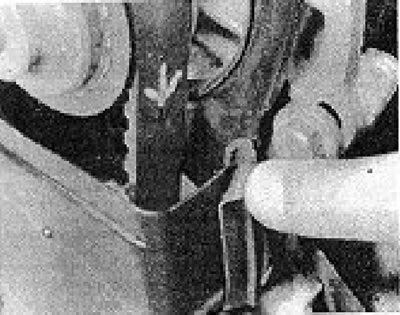

Фотография 4В.91В. Проверить, чтобы уплотнения были установлены.
