Отвернуть болты крепления крышки насоса и вынуть ее в сборе с втулкой, валиком и крыльчаткой, отсоединить крышку от плоскости прокладки легкими ударами пластмассовой киянки.
Отвернуть штуцер термостата и снять термостат с уплотнительной манжетой.
Крышка насоса составляет единое целое с подшипником и не может быть с ним разъединена, при обнаружении неисправности они заменяются в комплекте.
Установить прокладку корпуса насоса, предварительно нанеся герметик.
Собрать насос в порядке, обратном разборке.

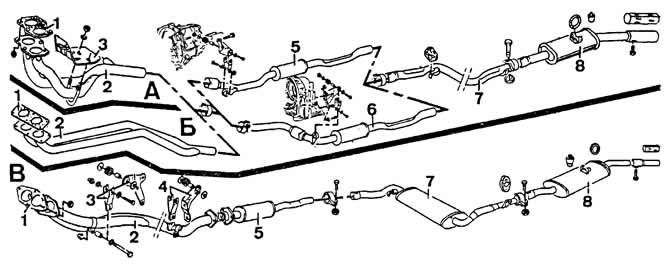

Система выпуска отработавших газов:
А —двигатель ЕР;
Б —двигатели YN, WV, YP, ОТ;
В —двигатель DS.
1 — прокладка;
2 — приемная труба глушителей;
3 — кронштейн крепления приемной трубы глушителей;
4 — кронштейн крепления приемной трубы глушителей на автомобилях с автоматической трансмиссией;
5 — промежуточная труба;
6 — промежуточная труба на автомобилях с автоматической трансмиссией;
7 — передний глушитель;
8 — задний глушитель.
