2. Válassza le a tartály fékfolyadék-ellátó vezeték adapterét a főfékhengerről, és hagyja a folyadékot egy megfelelő tartályba lefolyni (lásd a 9.2. a és b képet).

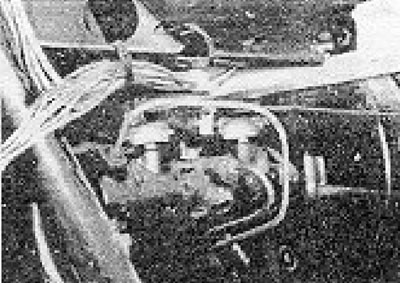

9.2a. kép: Főfékhenger és fékrásegítő.

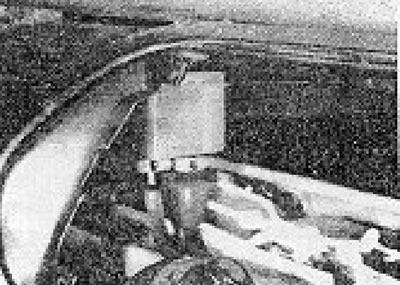

9.2b. kép: Fékfolyadék tartály csőcsatlakozások.
3. Válassza le a csőadaptereket a főfékhengerről, és fedje le a csövek nyitott végeit.
4. Távolítsa el a két anyát, amelyek a főfékhengert a nyomásfokozó felületéhez rögzítik, és vegye ki a helyéről. Távolítsa el a tömítést.
5. Tisztítson le minden külső szennyeződést.
6. Lazítsa meg és vegye ki a rögzítőcsavart a főfékhengerből.
7. A főfékhenger végéről távolítsa el a rugós bilincset, majd vegye ki a műanyag perselyt, az alátétet, a tömítést, egy másik alátétet és az elsődleges dugattyút.
8. Távolítsa el a támasztógyűrűt, a tömítést, egy másik vitatott gyűrűt, a tekercsrugót, az ütközőhüvelyt és a mozgáshatároló csavart.
9. Most távolítsa el a másodlagos dugattyú alkatrészeit. Ezek közé tartoznak a tömítések, a dugattyú, az alátét, a távtartó, a rögzítőgyűrű és a tekercsrugó.
10. Vizsgálja meg a dugattyú felületeit és a hengerfuratot sérülések vagy fém-fém érintkezések szempontjából. Ha bármilyen sérülést észlel, cserélje ki az egész hengert.
11. Ha minden alkatrész jó állapotban van, dobja ki a régi tömítéseket, és készítsen elő egy javítókészletet, amely tartalmazza az összes szükséges új tömítést és a cserét igénylő egyéb alkatrészeket.
12. Csak az ujjaival nyomja a tömítéseket a helyükre. Győződjön meg arról, hogy a tömítés ajkai a 9.24. ábrán látható módon a megfelelő irányba néznek.

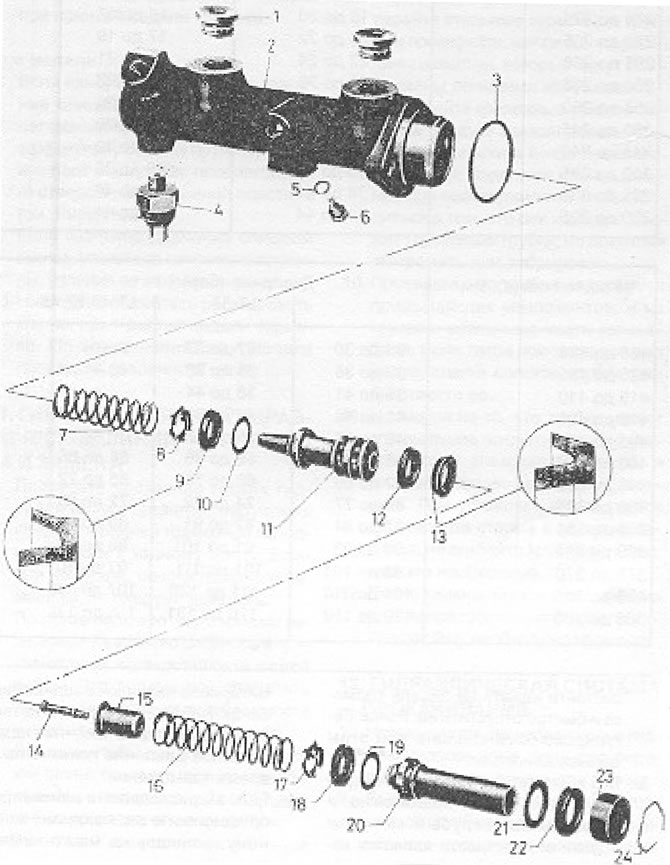

9.24. ábra A fékhenger részletes nézete (9. szakasz): 1 - Tömítődugó; 2 - Hengertest; 3 - O-gyűrű; 4 - Féklámpa kapcsoló; 5 - Alátét; 6 - Rögzítőcsavar; 7 - Tavasz; 8 - Támasztógyűrű; 9 - Tömítés; 10 - Alátét; 11 - Másodlagos dugattyú; 12 - Tömítés; 13 - Tömítés; 14 - Úthatároló csavar; 15 - Ütközőhüvely; 16 - Tavasz; 17 - Támasztógyűrű; 18 - Tömítés; 19 - Alátét; 20 - Elsődleges dugattyú/kar; 21 - Alátét; 22 - Tömítés; 23 - Porvédő; 24 - Rugós bilincs.
13. Az alkatrészek hengerbe helyezésekor kenje be őket gumizsírral, vagy mártsa tiszta fékfolyadékba, és ügyeljen arra, hogy a tömítés ajkai ne ragadjanak be.
14. Nyomja meg az elsődleges dugattyú karját, miközben becsavarja a rögzítőcsavart.
15. A folyadékellátó adapterek gumidugókat egyszerűen fékfolyadékkal kell megkenni és a helyükre kell helyezni.
16. Szerelje fel a fék főhengerét a fékrásegítőre egy új tömítéssel.
17. A 12. szakaszban leírtak szerint teljesen légtelenítse a fékrendszert (mindkét kört).
