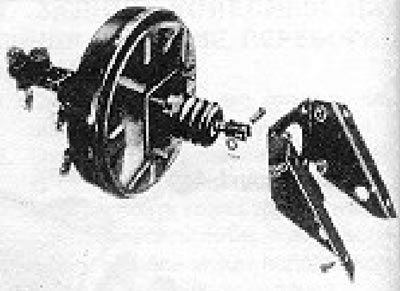

9.28. ábra: Fékrásegítő és rögzítőkonzol.
1. A vákuumerősítőt a főfékhengerrel együtt szerelik fel. Javasoljuk, hogy a fékhenger rögzítőelemeit a leírtak szerint csatlakoztassa le 9. szakasz, majd távolítsa el a vákuumerősítőt és a főfékhengert egyetlen szerkezetként.
2. Válassza le a pedálkarról a rögzítőcsapok eltávolításával.
3. Válassza le a porszívótömlőt a készülékről.
4. Lazítsa meg és távolítsa el az anyákat, amelyek a nyomásfokozót a rögzítőkonzolhoz rögzítik, majd vegye le a nyomásfokozót a főfékhengerrel együtt.
5. Válasszuk le a főfékhengert a nyomásfokozóról.
6. Ha az erősítő hibás vagy nem működik, akkor azt teljes egészében ki kell cserélni, mert a levegőszűrő cseréjén kívül (lásd a 3. szakaszt), lehetetlen külön alkatrészeket vásárolni hozzá.
Tekintse meg az eredeti cikket a weboldalon vwmanual.ru
7. Új vákuumerősítő telepítésekor ügyeljen arra, hogy a kar kinyúlása megfeleljen a 9.29. ábrán láthatónak, és szükség esetén állítsa be a hosszát a villa rögzítőanyájának meglazításával és a villa elforgatásával.

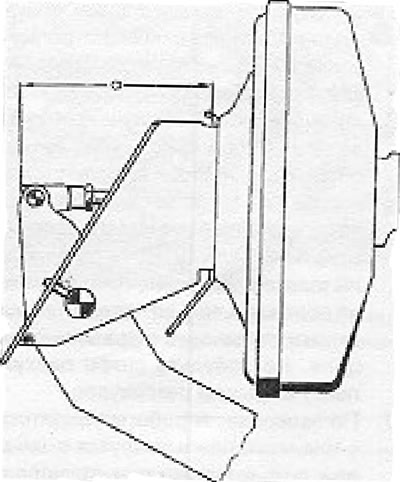

9.29. ábra: Fékrásegítő kar beállítási diagramja. a = 114,0 mm
8. A telepítést a fenti lépések fordított sorrendben történő végrehajtásával végezze el. A leírtak szerinti munka elvégzése után légtelenítse a teljes fékrendszert, és 12. szakasz.
