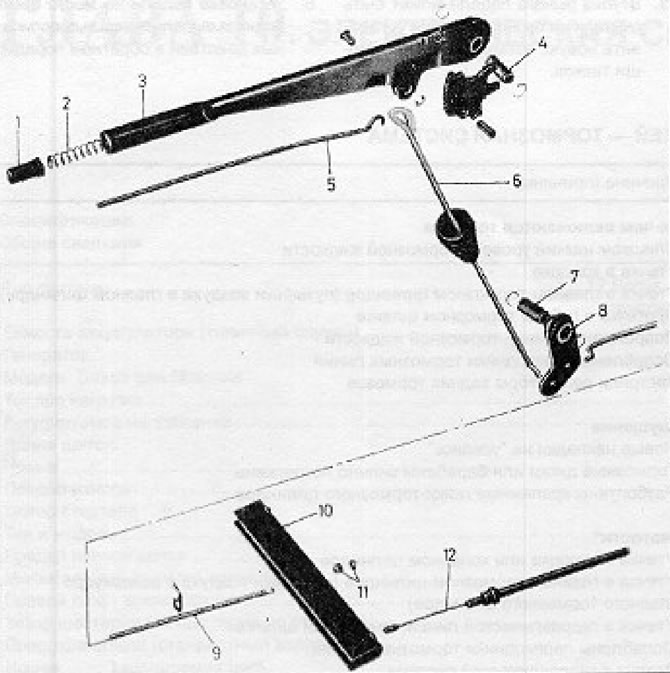

9.31. ábra A kézifék mechanizmusának alkatrészei: 1 - Engedje el a dugattyút; 2 - Tavasz; 3 - Kézifékkar; 4 - Kvadráns bevágásokkal; 5 – Húzza ki a kioldógombot; 6 - Köztes tolóerő; 7 - Támasztócsap; 8 - Köztes kar; 9 - Elsődleges kar; 10 - Szintező; 11 - Beállítóanya és rögzítőanya; 12 - Kábel.
1. Oldja ki a kéziféket, majd válassza le az elsődleges kart a kiegyenlítőről a rögzítő- és beállítóanyák meglazításával és eltávolításával.
2. Távolítsa el a kábelvég rögzítését a kiegyenlítőről.
3. Szerelje le a hátsó kerekeket és a fékdobokat a fejezet korábbi részében leírtak szerint, és válassza le a kábelvégeket a fékpofakarokról.
4. Vezesse ki a bowdenhüvelyeket a hátsó féklapból, és oldja ki a bowdeneket a vezetőikből.
5. A kézifékkar, a közbenső rúd és a közbenső vagy elsődleges kar a támasztócsapok eltávolítása után szétszerelhető. Ezeket a csapokat rugós kapcsok tartják a helyükön.
6. Az új kábelek összeszerelését és telepítését a fenti lépések fordított sorrendben történő végrehajtásával végezzük. A munka befejezése után állítsa be a kábelt a leírtak szerint 14. szakasz és kenje meg az összes támasztópontot.
