- kézifék kábel:
- féknyereg/hátsó kerék fékpofa vezető:
- hátsó tárcsafékbetétek;
- hátsó kerék féktárcsa;
- hátsó dobfékbetétek.
Beállítás
Engedje el a kézifék kart.
Nyomja le többször a fékpedált.
A fékrendszert légteleníteni kell, és megfelelően kell működnie.
Biztonsági megjegyzés: A jármű felemelésekor balesetveszély áll fenn! Először el kell olvasnia a részt «Járműemelés».
Emelje fel az autót hátulról a kecskékre, a hátsó kerekeknek szabadon kell lógniuk.
Autó hátsó dobfékekkel
Húzza meg a kézifékkart a 4 reteszelő hornyon.
Húzza meg addig az -A- beállító anyát, amíg mindkét hátsó kereket alig lehet kézzel elforgatni. Az -A- beállító anyát át kell csavarni a rúd -1- végén.
Engedje ki a kéziféket, és ellenőrizze, hogy a hátsó kerekek szabadon forognak-e. Ha szükséges, lazítsa meg kissé a beállító anyát.

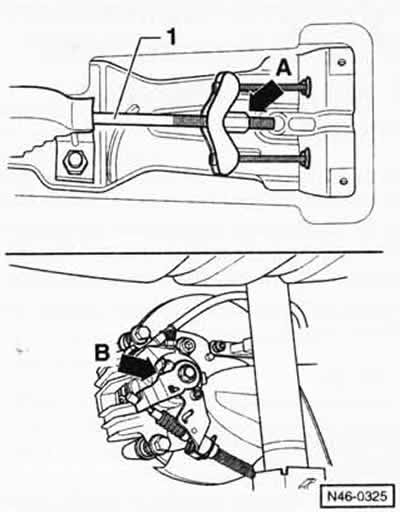

Autó hátsó tárcsafékekkel
A fékkarnak az eredeti helyzetében kell lennie. Húzza meg az -A- beállító anyát, amíg a féknyergeknél lévő kézifékkar -B- ütközésből fel nem emelkedik.
Az -A- beállító anyát át kell csavarni a rúd -1- végén.
Forgassa el a beállító anyát úgy, hogy a kézifékkar elengedésekor a távolság -nyíl- a kar és az ütköző között mindkét féknyeregnél ne legyen több 1,5 mm-nél.
Húzza meg erősen a kézifékkart, majd engedje el ismét.
Győződjön meg arról, hogy a hátsó kerekek szabadon forognak. Ellenkező esetben lazítsa meg kissé a beállító anyát.
