Lemez — ellenőrzés és csere (VW Lt 28)

1. Minden alkalommal, amikor a tárcsa fékbetétjeit hegeszti, ellenőrizze magát a tárcsát is. Ha a tárcsán mély barázdák vagy a kerületén észrevehető kopás látható, a tárcsát ki kell cserélni, vagy a felületét a megadott határértékek szerint kell kezelni.

2. Ha egyenetlen fékezés történik, vagy a fékek rázkódnak használat közben, gyanakodjon hibás tárcsahelyzetre, és ellenőrizze a felületének egyenletességét egy speciális mérőeszközzel – a teljes felületen, miközben a tárcsa forog.

3. A tárcsa eltávolításához emelje fel az autót, és vegye le az első kereket.

4. Távolítsa el a fékpofa rögzítőcsavarjait és a nyomtávrúd-kar csavarjait az LT 40 és 45 modellekről.

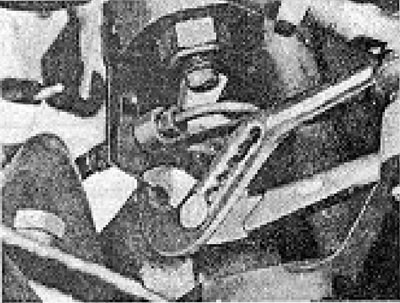

5. Az LT 40 és 45 kivételével minden modellnél távolítsa el a tömlőbilincset.

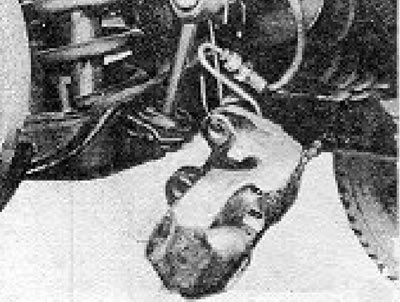

6. Vegye le a betétet a tárcsáról, és kösse az oldalához, ügyelve arra, hogy ne csavarodjon vagy nyúljon a tömlő.

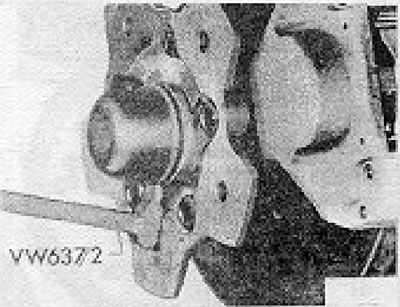

7. Egy megfelelő horog segítségével vegye le a kerékagy-sapkát. Az LT 40 és 45 modelleken ez a fedél mélyen be van süllyesztve az agyba.



8. Lazítsa meg a speciális agyanyát, vegye le a nyomógyűrűt, és vegye le a tárcsa/agy egységet a féltengelyről. Vigyázz, nehogy kiessen a külső csapágy.



(Az információ ezen a weboldalon: www.VWManual.ru)

9. Rögzítse a tárcsát egy satuba, amelynek pofái puha fémmel vannak bevonva.

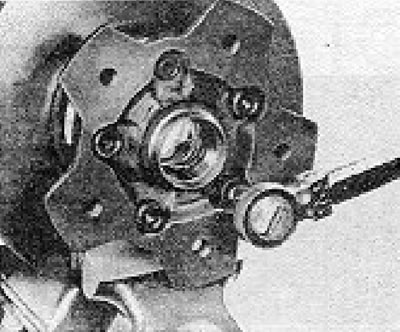

10. Távolítsa el a tárcsát az agyhoz rögzítő hatszögletű csavarokat.

11. A telepítést a fenti lépések fordított sorrendben történő végrehajtásával végezze el. Húzza meg az összes csavart a kívánt mértékben. Tisztítsa le az új korongról a védőbevonat minden nyomát.


12. Az agycsapágyakat az agy forgatásával és az csavar ujjakkal történő meghúzásával kell beállítani. Az csavar végső beszerelését szintén ujjakkal kell elvégezni, amíg az axiális játék el nem tűnik.

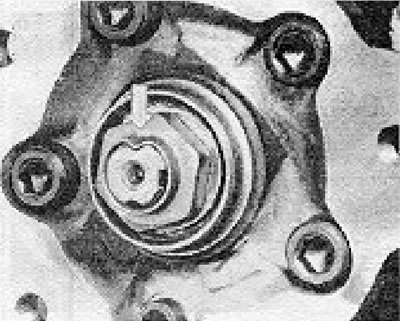

13. Csavarja be az anyát a féltengely hornyába a beállítás megváltoztatása nélkül.

14. Ha ezt az anyát már kétszer használták, használjon új anyát.

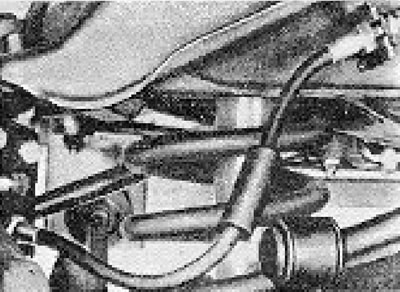

15. Ellenőrizze, hogy a flexibilis tömlő védőhüvelye a 9.14. ábrán látható módon van-e elhelyezve.



16. Szerelje fel a kereket, és engedje le az autót a talajra.
