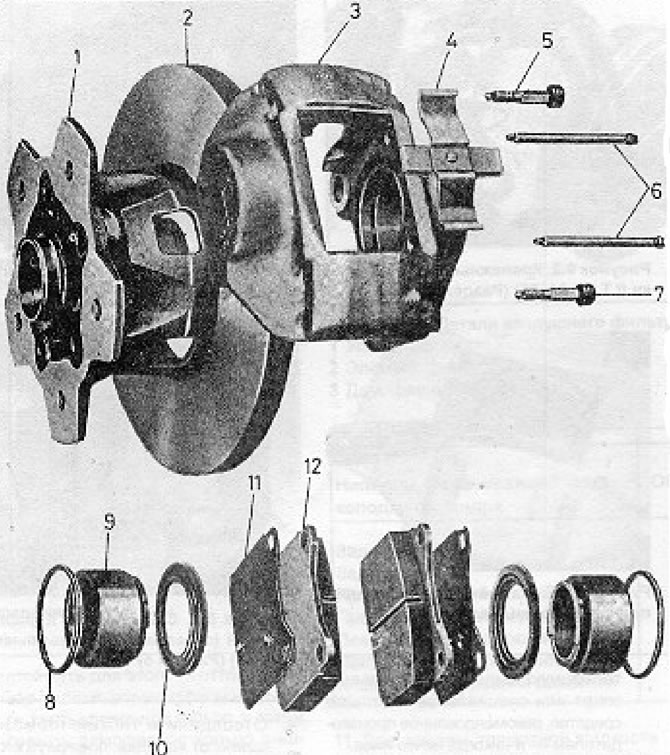

9.7. ábra. Egy tipikus fékbetét (nyereg) részletes nézete (5. szakasz): 1 - Hub; 2 - Lemez; 3 - Blokk (féknyereg); 4 - Rugó a betétek mozgásának korlátozására; 5 - Felső légtelenítő csavar; 6 - Bélések rögzítőcsapjai; 7 - Alsó légtelenítő csavar; 8 - Dugattyútömítés; 9 - Dugattyú; 10 - Porvédő sapka; 11 - Dugattyútartó; 12 - Tárcsás bélés.
1. Emelje fel a jármű elejét, és vegye le az első kereket.
2. Lazítsa meg és távolítsa el a két fékpofa rögzítőcsavarját.

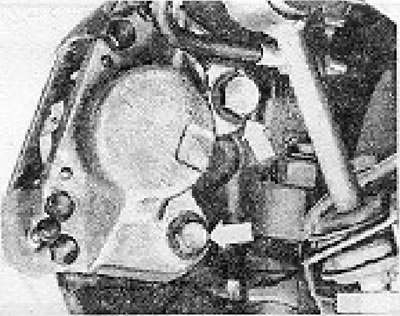

9.2. ábra Fékpofa rögzítőcsavarok (LT 28, 31, 35) (5. szakasz).
Az LT 40 és 45 modelleknél a két összekötőrúd-fej csavarját is el kell távolítani.

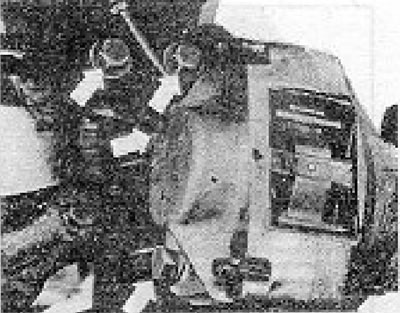

9.3. ábra. Fékpofa rögzítőcsavarok (LT 40, 45) (5. szakasz).
3. Távolítsa el a betétet a korongról.
4. Válasszuk le a rugalmas féktömlőt a fékpofáról legfeljebb negyed fordulattal elforgatva, majd a tömlőt úgy tartva, hogy ne csavarodjon, csavarjuk le a pofát.
5. Gyorsan zárja el a tömlőt a folyadékveszteség elkerülése érdekében.
6. Tisztítson le minden külső szennyeződést, és vegye le a betéteket a 3. szakaszban leírtak szerint.
7. Távolítsa el a porvédő sapkát az egyik dugattyúról.

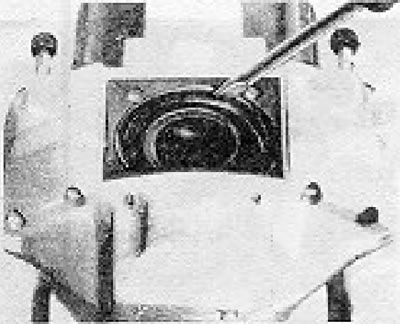

9.4. ábra. A dugattyú porvédő sapkájának eltávolítása (5. szakasz).
8. Irányítson sűrített levegőt a tömlő és a szelepsaru közötti csatlakozás furatába, és fújja ki a dugattyút a hengerből. Ehhez mérsékelt nyomásra lesz szükséged, amit gumiabroncspumpával érhetsz el. A szemközti dugattyút dróttal fogd meg, ne az ujjaiddal, különben beszorulhatnak.
9. Egy vékony, éles szerszámmal távolítsa el a gumitömítést a henger hornyából, ügyelve arra, hogy ne sértse meg a henger felületét.

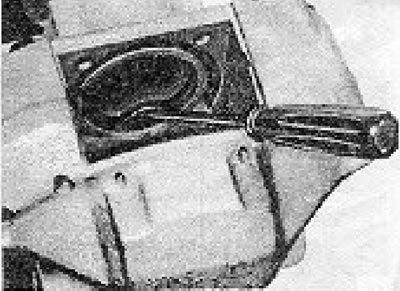

9.5. ábra A fékpofa dugattyútömítésének eltávolítása (5. szakasz).
10. Vizsgálja meg a dugattyút és a hengert sérülés vagy fém-fém érintkezés jelei után kutatva, és ha ilyenek észlelhetők, cserélje ki a teljes betétet.
11. Ha az alkatrészek jó állapotban vannak, vásároljon egy javítókészletet, amely tartalmazza az összes szükséges tömítést és egyéb cserélendő alkatrészt.
12. Helyezze be az új dugattyútömítést a horonyba, csak az ujjait használva.
13. Kenje be gumizsírral vagy tiszta fékfolyadékkal a dugattyút és a henger belső felületét. Helyezze be a dugattyút nagyon egyenesen, de csak a dugattyú tömítéseinek széléig.

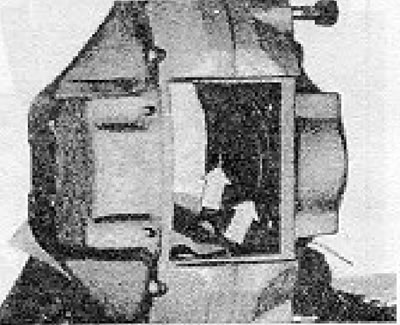

9.6. ábra Dugattyú és fékbetét beállítása (a nyilak a perem mélyedéseit jelzik) (5. szakasz).
14. Most forgassa el a dugattyút úgy, hogy a peremén lévő bemélyedések a rögzítőlap kiemelkedéseivel egy vonalban legyenek. Valójában a szerelőlap segítségével meghatározható a dugattyú helyes helyzete, majd a dugattyú a hengerbe nyomható, és megakadályozható az elfordulása a beszerelés során. A dugattyú beszerelése után egy speciális szerszám áll rendelkezésre a forgatáshoz.
15. Ne helyezze be teljesen a dugattyút, amíg a porvédő sapka nincs felszerelve. Ha ez megtörtént, helyezze be teljesen a dugattyút a helyére.

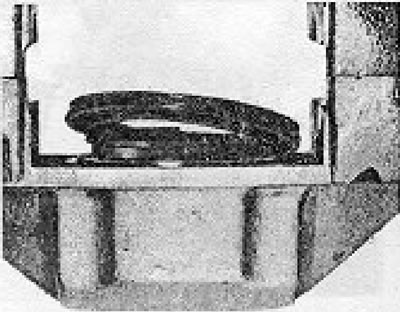

9.8. ábra A fékpofa dugattyú porvédő sapkájának felszerelése.
16. Ismételje meg a fenti lépéseket az ellenkező dugattyúval.
17. Csatlakoztassa a flexibilis tömlőt a csatlakozóhoz csavarozva a papucsot, hogy megakadályozza a dugattyú elcsavarodását.
18. Szerelje fel a cipőt a helyére, a rögzítőcsavarokat a kívánt mértékben meghúzva.
19. Szerelje vissza a fékbetéteket.
20. Légtelenítse a hidraulikus kört a 12. szakaszban leírtak szerint.
