Figyelmeztetés: Új alkatrészek beszerelésekor ügyeljen arra, hogy a nyomólemezt és a tengelykapcsoló tárcsát illessze a motorbetűs indexhez és a motorszámhoz a pótalkatrész-katalógusban.
Végrehajtási parancs
1. Új tengelykapcsoló tárcsa vagy nyomólemez beszerelésekor távolítsa el róluk a korróziógátlót.
2. A tengelykapcsoló tárcsa beszerelésekor ügyeljen arra, hogy még kis mennyiségben se kerüljön olaj a súrlódó betétekre. Ezért a tengelykapcsoló tárcsa beszerelése előtt tiszta ronggyal törölje le a lendkerék és a nyomólap felületét, és tiszta kézzel szerelje be a tengelykapcsoló tárcsát.
3. Kenje meg a tengelykapcsolótárcsa-agy bordáit vékony réteg speciális molibdén-diszulfid alapú zsírral.
4. Szerelje fel a tengelykapcsoló tárcsát a lendkerékre úgy, hogy a rugótartó a nyomólemez felé nézzen. Ha a lendkerék kétszeres tömegű, a rugóknak nincs hordozója. Ebben az esetben úgy szerelje be a tengelykapcsolót, hogy a tengelykapcsoló bélés érintkezzen a lendkerékkel. A tengelykapcsoló tárcsa agya nem érintkezhet a lendkerékkel.
5. Szerelje fel a tengelykapcsoló főhengert a tárcsára, miközben egyidejűleg helyezze a vezetőcsapokra. A korábban eltávolított tengelykapcsoló-meghajtó tárcsa visszahelyezésekor ellenőrizze, hogy az eltávolítás előtti jelölések egy vonalban vannak-e.
6. Húzza meg a tengelykapcsoló főtárcsa rögzítőcsavarjait úgy, hogy a tengelykapcsoló tárcsa le legyen nyomva, de oldalra tudjon mozogni.

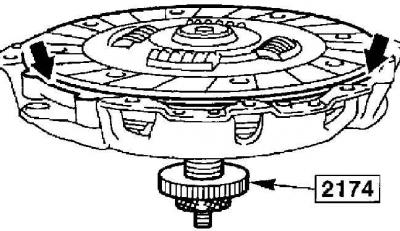

7. Egy speciális mandrel, vagy egy régi sebességváltó elsődleges tengely közepe a tengelykapcsoló lemez relatív, hogy a lendkerék (lásd az ábrát Szerszámok használata a tengelykapcsoló tárcsa ki- és beszerelésekor).
8. A tengelykapcsoló tárcsa a tengelykapcsoló meghajtó részéhez képest a tengelykapcsoló meghajtó alkatrészének beszerelése előtt a 2174-es speciális tüskével központosítható.
9. A tengelykapcsoló tárcsa központosítása után fokozatosan húzza meg a tengelykapcsoló meghajtó csavarjait átlós sorrendben 25 Nm nyomatékkal.
10. A kettős tömegű lendkerékkel szerelt modellek imbuszfejű csavarokat használnak 13 Nm meghúzási nyomatékkal.
11. Távolítsa el a tüskét a tengelykapcsoló tárcsáról.
12. Kenje meg a sebességváltó bemenő tengelyének hornyos részét és a kioldócsapágy vezetőhüvelyt vékony réteg speciális molibdén-diszulfid alapú zsírral.
13. Szerelje be a sebességváltót.
