Kuplungtárcsa eltávolítása 1,4 és 1,6 I-es motorral szerelt autóknál (VW Golf 4)

Végrehajtási parancs

1. Távolítsa el a sebességváltót.

2. Speciális VW 558 szerszámmal vagy csavarhúzóval rögzítse a lendkereket az elfordulás ellen a lendkerék fogaskerekének fogaival.

3. Fokozatosan, átlós sorrendben lazítsa meg a lendkerék rögzítőcsavarjait, mindegyik csavart fél fordulattal elfordítva, amíg a rugóerő fel nem oldódik, és a csavarokat kézzel ki lehet húzni.

4. Távolítsa el a lendkereket.

5. Távolítsa el a tengelykapcsoló tárcsát.

Az eredeti megtekinthető a portálon vwmanual.ru



6. Egy csavarhúzó penge segítségével távolítsa el a rögzítőgyűrűt (A), amely a kioldótárcsát (B), és távolítsa el a kart és a rögzítőgyűrűt.

7. Távolítsa el a zárólemezt.

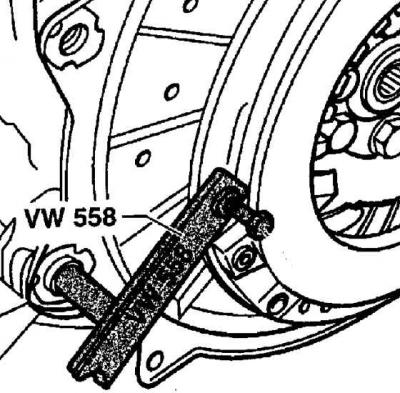

8. A VW 558 célszerszám segítségével biztosítsa a nyomólemezt az elfordulás ellen, és csavarja le a főtengelyről. Ha nem rendelkezik speciális eszközzel, csavarhúzó pengével tartsa a nyomólemezt elfordulástól.



9. Távolítsa el a nyomólemezt és az acéllemezt.

10. Törölje le a lendkereket egy benzinnel átitatott ronggyal.
