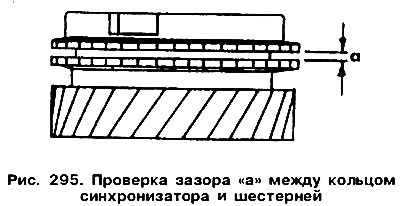

A tengely felszerelésének folytatása előtt fel kell tenni az I / II fogaskerék szinkrongyűrűjét a megfelelő fogaskerék kúpjára, és meg kell mérni a rést «A» a gyűrű és a fogaskerék között (rizs. 295). Maximális megengedett távolság (viselet) 0,5 mm.
Miután beépítette a kekszet a kerékagyba, tegyen rá kapcsot.

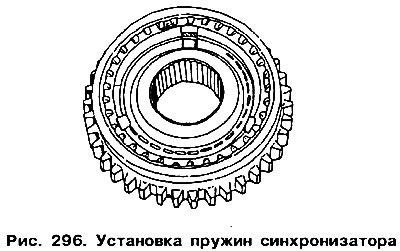

Szerelje be a rugókat a szinkronizáló mindkét oldalára úgy, hogy a végeik kölcsönösen 120°-kal el legyenek forgatva, amint azt a szaggatott vonal mutatja az ábrán. 296. Arra is figyelni kell, hogy a tartóban lévő horony az 1. sebességfokozat felé irányult.
Fűtőberendezés 15 (lásd az ábrát. 292) IV fogaskerekes 120°C-ig, és a tengelyt a III-as fogaskerekes fogaskereke felé irányított kiemelkedéssel helyezze be a fogaskerékbe.
Helyezze fel a harmadik fokozat 14-es fogaskerekét is, és a kiemelkedést a negyedik sebességfokozat fogaskereke felé kell irányítani. A tengelyt és a fogaskerekeket nem szabad olajjal befedni.
Helyezze be a 12 fogaskereket a 2. sebességfokozatba és kenje be a 13 tűs csapágyat.
Nyomja meg a szinkronizáló hub 10; a ketrec hornya felfelé irányuljon. Vegye figyelembe, hogy a szinkronizáló gyűrű megfelelően van felszerelve.
Szerelje fel a rögzítőgyűrűt (lásd az ábrát. 291) és korongot. Helyezze fel a tengely fogaskerekét 6 (lásd az ábrát. 292) áthelyezem. Helyezze fel a rugós alátétet, valamint a rögzítőgyűrűt.
