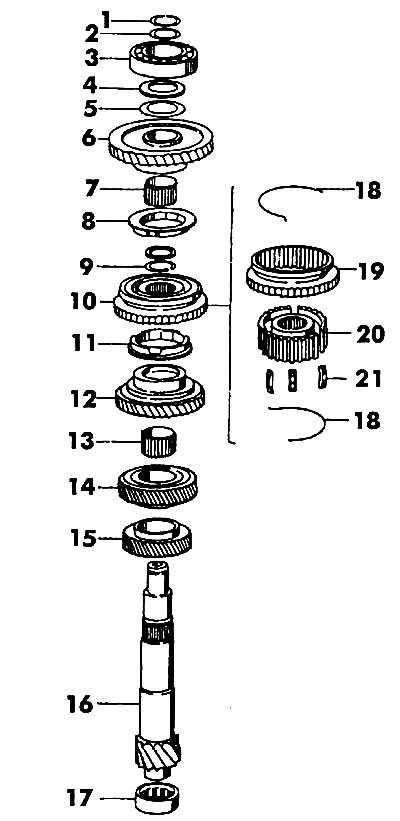

292. ábra Szekunder tengely: 1, 9 - rögzítőgyűrűk; 2, 4 - rugós alátétek; 3 - csapágy; 5 - Beállító párna; 6 - 1. fokozat fogaskerék; 7, 13 - tűs csapágyak; 8, 11 - szinkronizáló gyűrűk; 10 - I/II fokozat szinkronizáló; 12 - 2. fogaskerék; 14 - harmadik fokozat fogaskerék; 15 - 4. fogaskerék; 16 - szekunder tengely; 17 - csapágy; 18 - szinkronizáló rugó; 19 - persely; 20 - szinkronizáló I/II fogaskerék agya; 21 - szinkronizáló cracker
Távolítsa el a tengelyről az 1. sebességfokozat 6. fogaskerekét, 7. tűcsapágyat, 8. szinkrongyűrűt és alátétet.

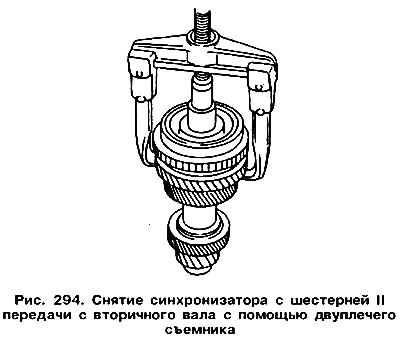

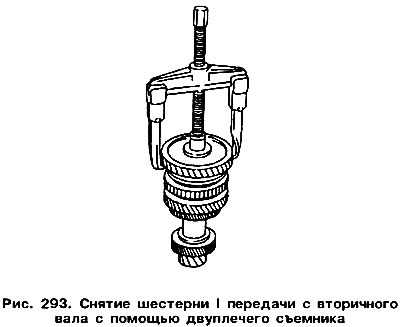

Távolítsa el a rögzítőgyűrűt a szinkronizáló agyról (lásd hasonlatosan a 291. ábrát). Távolítsa el a tengelyt a szinkronizáló agyról 10 I/II fogaskerekes (lásd a 292. ábrát), és a II-es fokozat 12-es fokozata is. Erre a célra kétkarú lehúzókat kell használni (293. és 294. ábra).
 |
 |
Helyezzen egy lemezt a 3. fokozat 14. fogaskereke alá, vegye le a tengelyt a 4. fokozat 15. fogaskerekéről.
