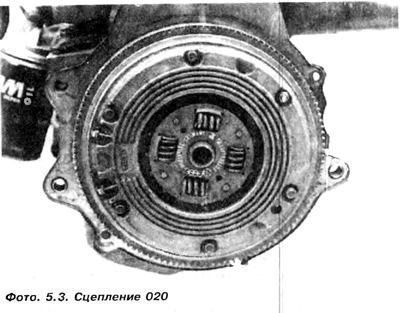

2. Blokkolja a lendkereket, hogy megakadályozza elfordulását, lazítsa meg, majd csavarja ki a csavarokat, amelyek a lendkereket a tengelykapcsoló nyomólapjához rögzítik (5.3. kép)
Távolítsa el a lendkereket és a tengelykapcsoló tárcsát. Ügyeljen arra, hogy a tárcsa melyik oldala szomszédos a tengelykapcsoló nyomólapjával, jelölje meg a lendkerék és a nyomólap egymáshoz viszonyított helyzetét, annak ellenére, hogy a központosító csapok biztosítják a TDC jelölés helyes helyzetét a lendkeréken.
3. Ha a lemez felülete sérült, ki kell cserélni. Figyelni kell a 10 rugógyűrű végeinek pontos elhelyezkedésére (a gyűrűt ezután ugyanúgy rögzíteni kell) (5.2. ábra).

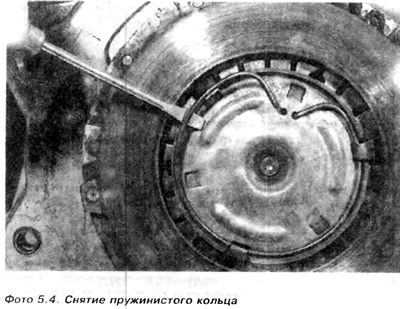

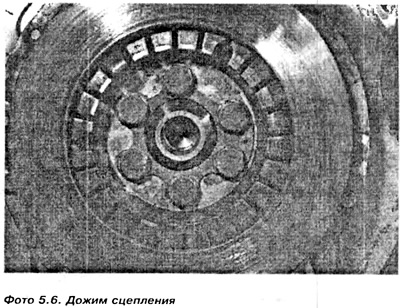

Emelje fel a gyűrűt egy csavarhúzóval, és távolítsa el a kapcsolótárcsát. A tengelykapcsoló nyomását a forgattyústengely csapjához 6 csavarral rögzítik, amelyek olyan csavarggal vannak bevonva, amely megakadályozza a kilazulást. Nehéz lesz kicsavarni őket, mivel nagy nyomatékkal vannak rögzítve. Ezeket a csavarokat újakra kell cserélni (5.6. kép).
Összeszerelés
4. Az összeszerelés a szétszerelés fordított sorrendjében történik. Amikor a tengelykapcsoló nyomását a főtengelycsaphoz rögzíti, új csavarokat és reteszelőanyagot kell használni. Húzza meg a csavarokat a műszaki adatokban megadott nyomatékkal. Meg kell jegyezni, hogy ezek az értékek a csavarok típusától függően változnak.
5. Győződjön meg arról, hogy a rugógyűrű 10 megfelelően van felszerelve. Biztosítani kell, hogy olaj vagy zsír ne kerüljön a nyomógyűrű és a tengelykapcsoló tárcsa felületére. Új nyomópárna felszerelésekor törölje le a védőréteget a dörzsölő felületről
6. Kenje meg a tengelykapcsoló tárcsa agyának bordáit grafitzsírral.
7. Helyezze a lendkereket a nyomótárcsára. Helyezze be a rögzítőcsavarokat, és kézzel húzza meg őket.

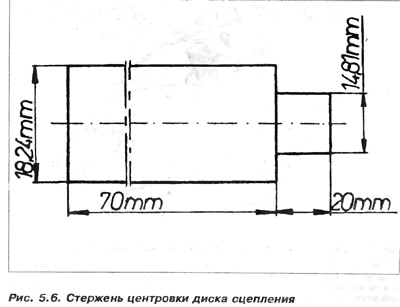

8. A következő művelet a tengelykapcsoló tárcsa központosítása. Ha a kuplungtárcsa nincs pontosan középre állítva, akkor a tengelykapcsoló tengelye nem illeszkedik a tengelykapcsoló tárcsa bordáiba, és problémák merülnek fel a motor és a váltó csatlakoztatásával kapcsolatban. A tengelykapcsoló tárcsa pontos központosítása után a rögzítőcsavarokat keresztben meg kell húzni egy bizonyos nyomatékig.
9. A fogaskerék beszerelésekor kenje meg a 13 tengelykapcsoló-kioldó tolójának végét a 9 kioldótárcsa közelében lítiumzsírral (5.2. ábra).
