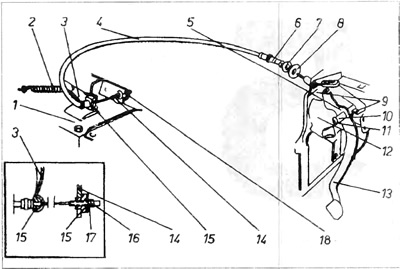

5.4. ábra. Külső tengelykapcsoló-kioldó rendszer - 084
1 - sebességváltó ház; 2 - feszítő rugó; 3 - kikapcsoló kar; 4 - tengelykapcsoló kábel; 5 - tengelykapcsoló pedál válla; 6 - fém kábelvég védelem; 7 - reteszelő alátét; 8 - passz; 9 - pedálúthatárolók; 10 - pedálkirályház; 11 - a királycsap előtárolása; 12 - motor válaszfala; 13 kuplung pedál; 14 - kábeltartó; 15 - központosító hüvely; 16 - ellenanya; 17 - beállító csavar; 18 - hely a kábelhossz beállításához.
2. Forgassa el a kioldókar 3 tengelyét úgy, hogy a 7 kioldócsapágy felfelé mozduljon a vezetőhüvelyen, majd lazítsa meg a két rugógyűrűt 5 a kioldóvillákról, és vegye ki a csapágyat.
3. Ügyeljen a rugók és bilincsek rögzítésére, majd távolítsa el a bilincseket a kioldó csapágyról.
4. Forgassa el kézzel a csapágyat és ellenőrizze, hogy egyenletesen működik-e, majd próbálja meg elmozdítani a külső gyűrűt a belsőhöz képest. Ha a csapágy zajosan működik, beszorul vagy nagy hézagok vannak, a csapágyat ki kell cserélni.
Ne mossa le a csapágyat, ha még használatban van, mert ez kimossa a benne lévő zsírt.
5. Burin kulcs használatakor ki kell csavarni és ki kell venni a vezetőhüvelyt a tengelykapcsoló házából.
6. Egy keskeny rúd segítségével ütögesse ki a kioldókar 3 tengelye 2 csapágyának külső hüvelyét a tengelykapcsolóházból (lásd az 5.7 ábrát).

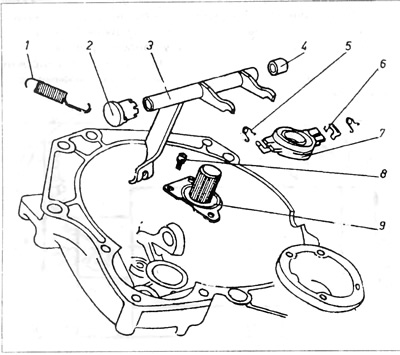

5.7. ábra. Belső tengelykapcsoló kioldó mechanizmus
1 - visszatérő rugó; 2 - külső hüvely; 3 - a kapcsolókar tengelye; 4 - belső hüvely; 5 - rugógyűrű, 6 - bilincs; 7 - kioldó csapágy; 8 - csavar hosszú foglalattal; 9 - kioldó csapágyvezető hüvely.
7. Távolítsa el a tengelyt a belső csapágyról 4, majd vegye ki a tengelyt és a vállát a házból.
8. Ellenőrizze a csapágypersely felületeinek kopását, és ellenőrizze, hogy a vezetőpersely nem kopott-e erősen. A belső csapágypersely puha fémrúddal kiüthető. Az újat úgy kell behajtani, hogy egy szintben legyen a csapágyházban lévő foglalat szélével.
Összeszerelés
9. Az összeszerelés a szétszerelés fordított sorrendjében történik. A csapágyfelületeket kenni kell. Ellenőrizze, hogy a kioldótengely csapágyperselye megfelelően van-e felszerelve (a burkolat fogát be kell illeszteni a tengelykapcsolóház kivágásába).
