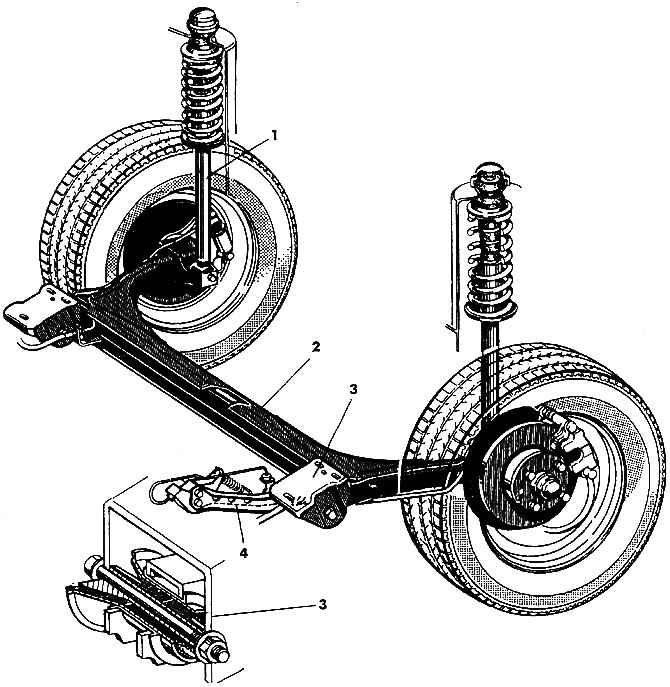

Riža. 408. Opći pogled na stražnji ovjes: 1 - opružni stalak; 2 - greda stražnje osovine; 3 - korektivna podrška; 4 - nosač za montažu grede sastavljen s nosačem regulatora tlaka

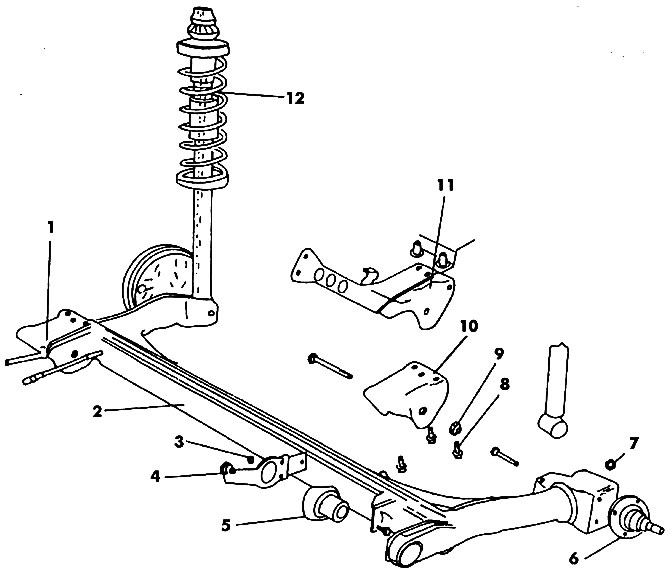

Riža. 409. Stražnji ovjes: 1 - nosač kabela parkirne kočnice; 2 - nosiva greda; 3 - matica (35 Nm); 4 - nosač šipke regulatora tlaka; 5 - korektivna podrška; 6 - osovina kotača; 7 - matica (70 Nm); 8 - vijak (85 Nm); 9 - matica (90 Nm); 10 - nosač za pričvršćivanje grede; 11 - nosač za pričvršćivanje grede sastavljen s nosačem šipke regulatora tlaka; 12 - opružni stalak
