1. Odspojite baterijsku stezaljku sa znakom kako biste izbjegli kratki spoj u električnom krugu tijekom rada.
2. Odvijte vijke koji pričvršćuju lijevi gumb.

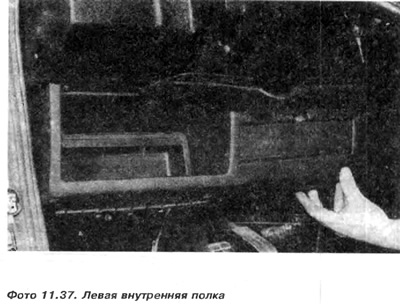

3. Uklonite policu (slika 11.37).

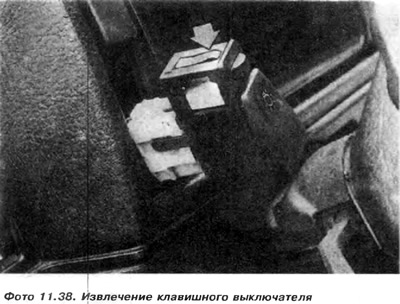

4. Uklonite prekidače s ključem (slika 11.38).
5. Uklonite upravljačke krajeve 6 (crtež. 11.10), okretna poluga puhala zraka 10 i poklopac 9.
Crtež. 11.10. Kontrolne šipke štednjaka
1 - kabel ventila grijača; 2 - kabel ventila koji usmjerava zrak u sredinu i sa strane; 3 - kabel ventila koji usmjerava zrak na prozor i noge; 4 - tijelo; 5 - kontrole; 6 - plastični krajevi; 7 - Razdjelna ploča; 8 - vijci; 9 - poklopac; 10 - okretna ručka.

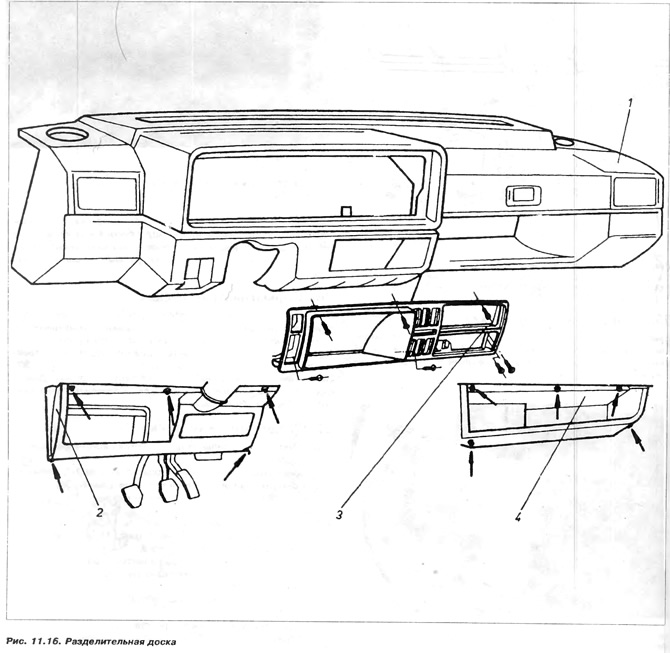

6. Uklonite poklopac razdjelne ploče 3 (crtež. 11.16).
7. Uklonite dva vijka koji pričvršćuju razvodnu ploču.
8. Stisnite štitnik kabela brzinomjera i odvojite ga od ploče s instrumentima.
9. Odspojite kocke električnog ožičenja.

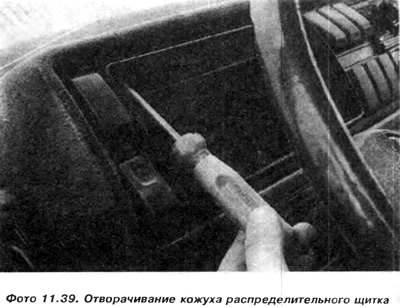

10. Odvijte i uklonite kućište razdjelne ploče.
Montaža
11. Instalacija se provodi obrnutim redoslijedom od uklanjanja.
