Зняцце і ўстаноўка элементаў сістэмы астуджэння (VW Passat B6)

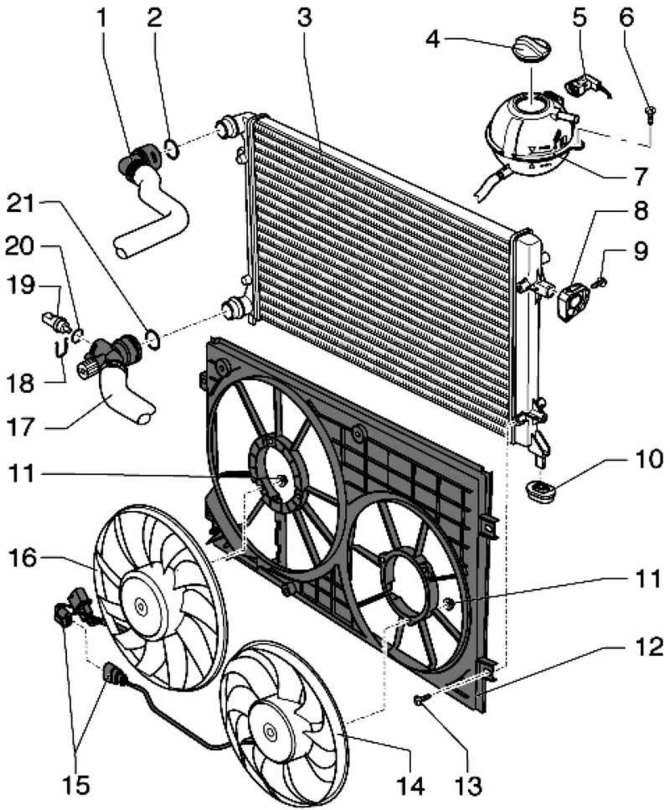

Мал. 2.61. Элементы сістэмы ахладжэння, устаноўленыя на кузаве: 1 - шланг астуджальнай вадкасці, верхні; 2 - ушчыльняльнае кольца круглага перасеку; 3 - радыятар; 4 - вечка; 5 – штэкер; 6 - ніт 5 Н·м; 7 – пашыральны бачок; 8 – кранштэйн; 9 - ніт 5 Н·м; 10 - апора; 11 - ніт 10 Н·м; 12 – кранштэйны вентылятараў; 13 - ніт 5 Н·м; 14 - вентылятар радыятара; 15 - штэкер; 16 - вентылятар радыятара; 17 - шланг астуджальнай вадкасці, ніжні; 18 - крапежная клямар; 19 - датчык тэмпературы астуджальнай вадкасці на выхадзе радыятара; 20 - ушчыльняльнае кольца круглага перасеку; 21 - ушчыльняльнае кольца круглага перасеку

Увага: Пры выкананні ўсіх мантажных прац, у прыватнасці ў маторным адсеку, з-за шчыльнай кампаноўкі звернеце ўвагу на наступнае

Увага: Лініі ўсіх відаў (напрыклад паліўныя, гідраўлічныя, абсорбера з актываваным вуглём, сістэмы астуджэння, холадагенту, трубаправоды тармазной сістэмы, вакуумныя шлангі), а таксама электрычныя правады неабходна пракласці так, як яны былі пракладзены першапачаткова.

Увага: Забяспечце дастатковую вольную прастору да ўсіх рухомых і гарачых кампанентаў, каб пазбегнуць пашкоджанні любога роду ліній.

Заўвага: Пры прагрэтым рухавіку сістэма астуджэння знаходзіцца пад ціскам. Пры неабходнасці перад рамонтнымі працамі неабходна скіньце ціск.

Заўвага: Шлангавыя злучэнні замацаваны спружыннымі хамутамі. Пры рамонце выкарыстоўвайце толькі спружынныя хамуты.

Заўвага: Для мантажу спружынных хамутоў рэкамендуецца выкарыстоўвайце абцугі для спружынных хамутоў.

Заўвага: Пры ўстаноўцы пракласці шлангі сістэмы астуджэння, на нацягваючы іх. Прасочыце, каб яны не дакраналіся іншых кампанентаў (выконвайце маркіроўку на патрубку радыятара і шлангу).
