Прывад счаплення

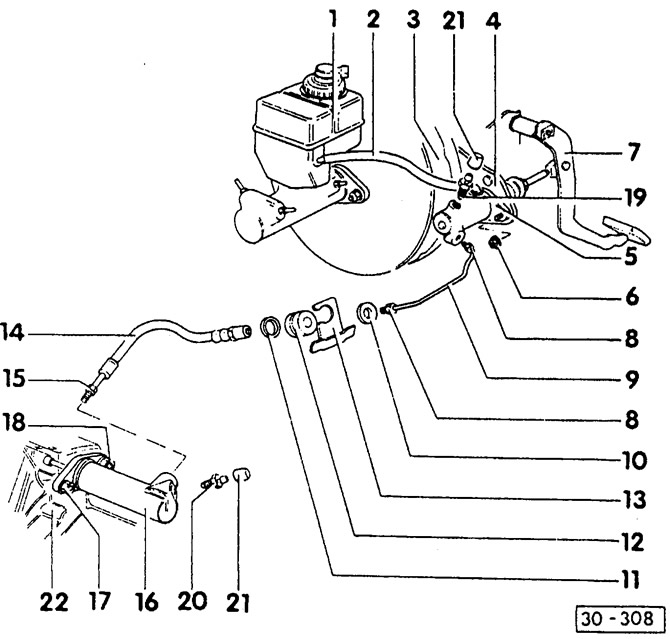

Гідраўлічны прывад

• 1 - бачок з тармазной вадкасцю
• 2 - сілкавальны шланг
• 3 - узмацняльнік тармазнога прывада
• 4 — кранштэйны
• 5 - галоўны цыліндр
• 6 - самакантрывалая гайка, 7 Нм

Заўсёды замяняць. У паўнапрывадных аўтамабілях з 10/93: 25 Нм.

• 7 — педаль счаплення
• 8 - накидная гайка з вонкавай разьбой, 20 Нм
• 9 - трубаправод ціску
• 10 - шайба
• 11 - шайба
• 12 - ўтулка
• 13 - трымальнік
• 14 - шланг ціску
• 15 - накидная гайка з вонкавай разьбой, 20 Нм
• 16 - працоўны цыліндр

Перад дэмантажом зняць рычаг пераключэння перадач разам з тросавай цягай.

• 17 - ніт, 20 Нм
• 18 - ніт, 20 Нм
• 19 - клапан для выдалення паветра
• 20 - клапан для выдалення паветра
• 21 - пылаахоўны каўпачок
• 22 - ступеністая каробка перадач

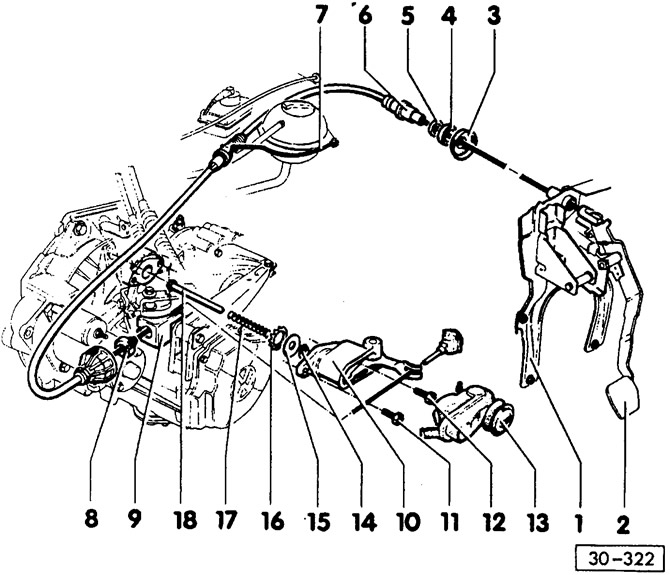

Механічны прывад

Толькі ў аўтамабілях, мелых рухавік з працоўным аб'ёмам 1,6 л і скрынку перадач з пазначэннямі ASA, ALA, ALY, ATX

• 1 — кранштэйны педалі
• 2 — педаль счаплення
• 3 — устаўка
• 4 - стопарная шайба
• 5 - ушчыльняльнае кольца
• 6 - цяга счаплення

З аўтаматычнай рэгулёўкай.

• 7 - утрымлівальны клямар
• 8 - гумовы амартызатар
• 9 - апора
• 10 - корпус

З прывадным рычагом.

• 11 - ніт, 25 Нм

Перад здыманнем уключыць перадачу задняга ходу.

• 12 - ніт, 25 Нм
• 13 - ушчыльняльны каўпачок
• 14 - стопарная шайба

Усталёўваць прыкладна за 8 мм ад канца штурхача.

• 15 - шайба
• 16 - зубчастае кольца

Заўсёды замяняць, павінна быць рухомым.

• 17 - спружына
• 18 - штурхальнік

Усталёўваць пасля зубчастага кольца і шайбы.
