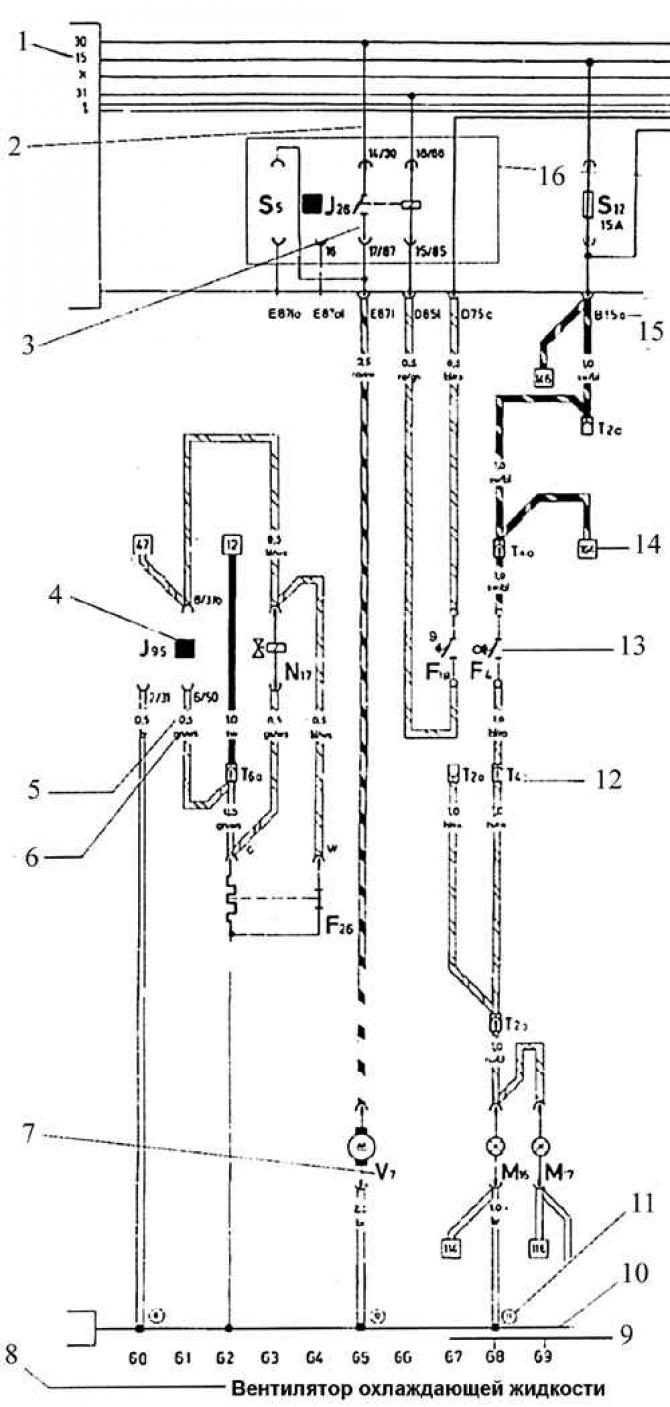

Инструкции за използване на електрическата верига (VW Transporter T4)

Внимание! Всички превключватели и контакти са в механично неработещо положение.

• 1. Обозначение на клема, 15: Когато запалването е включено, се прилага напрежение на акумулатора
• 2. Вътрешни връзки (фини щрихи). Тези връзки не са проводници. Въпреки това те провеждат ток и позволяват да се проследи посоката на тока вътре в устройството
• 3. Обозначение на контактите на релето/управлението и на релейната платка/допълнителната релейна платка, например: 17/87 – на релейната платка
• 4. Номер на местоположението на релето: показва местоположението на релето върху релейната платка или допълнителната релейна платка
• 5. Напречно сечение на проводника, mm²
• 6. Цветът на проводника съответства на цвета на проводника в колата, тук: зелено / бяло
• 7. Обозначение на частите: използвайте легендата, за да намерите името на устройството, условно обозначено на диаграмата (тук – вентилатор за охлаждаща течност)
• 8. Обозначената част, чийто символ е разположен в електрическата верига по-горе 9. Номерът на електрическата верига, за да се улесни намирането на устройството в електрическата верига
• 10. "Маса" на автомобила (общ проводник на захранващата система)
• 11. Цифрите в кръговете показват местоположението или разположението на връзките към земята
• 12. Комбинацията от букви и цифри означава щепселни връзки, тук T4 е четирищифтова щепселна връзка. Декодиране на обозначението на щепселната връзка: T14/12 – означава: 14 – контактна щепселна връзка, 12 – контакт № 12 във връзката
• 13. Схематичен символ: превключвател за светлини за заден ход
• 14. Цифрите в квадратчетата показват: прекъсване на проводника и показват в коя верига продължава
• 15. Комбинация от букви и цифри на връзките: показва дали линията е заета от проводници на многоконтактни или индивидуални щепселни връзки, например B15a – многоконтактна връзка B, контакт 15a.
• 16. Поле: Показва релейната платка с предпазители
