Стабилизатор на напрежение — демонтаж, тест и монтаж (VW Transporter T4)

Съдържание: Преглед ↓ Проверка на входното напрежение ↓ Проверка на изходното напрежение ↓ Премахване ↓ Монтиране ↓

Проверка на стабилизатора

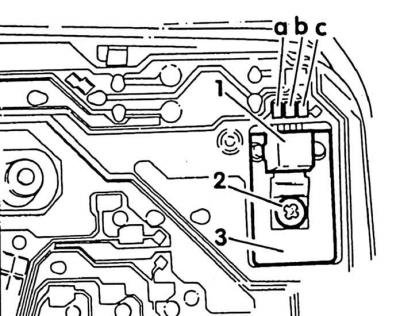

1. Стабилизатор на напрежението; 2. Закрепващ винт; 3. Радиатор

Стабилизаторът поддържа постоянно напрежение на устройствата. Стабилизаторът трябва да се провери, ако температурата на охлаждащата течност и индикаторите за гориво дават неправилни стойности.

Преглед

1. Свалете козирката и капака на арматурното табло.

2. Отстранете левия инструмент.

Внимание! Не изключвайте батерията.

Внимание! За клъстери с инструменти с аналогов часовник или тахометър, регулаторът на напрежението се намира в рамка на печатната платка зад десния инструмент.

Информацията е публикувана на този ресурс VWMANUAL.ru

3. Включете запалването.

Проверка на входното напрежение

4. Свържете волтметъра към положителния вход (клема 15) (a) и земята (b). Необходима стойност: приблизително напрежение на батерията (12V). В противен случай намерете прекъсването, като използвате електрическата схема.

Проверка на изходното напрежение

5. Свържете волтметъра към изходната клема (c) и земята (b). Необходима стойност: 9,5-10,5 V, в противен случай има прекъсване на проводящото фолио или стабилизаторът на напрежението е повреден. Сменете дефектната част.

Внимание! Проводимото фолио не може да се сменя отделно. Сменя се цялото арматурно табло.

Премахване

1. Изключете запалването.

2. Развийте закрепващия винт (2) и отстранете стабилизатора на напрежението надолу от контактите (a, b, c).

Монтиране

1. Три връзки трябва да бъдат правилно инсталирани в контактите (a, b, c).

2. Завийте здраво стабилизатора на напрежението към радиатора. Радиаторът (3) служи за отвеждане на топлината, генерирана по време на работа. Затова не инсталирайте стабилизатора без радиатор.
