Автомобілі з механічною коробкою передач
Зняття

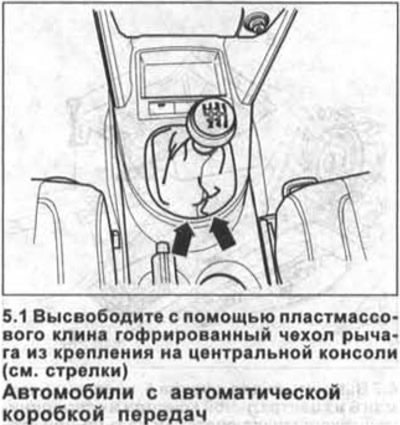

1. Вивільніть за допомогою пластмасового клина гофрований чохол важеля із кріплення на центральній консолі (див. стрілки на ілюстрації), підніміть його вгору і накиньте на важіль.

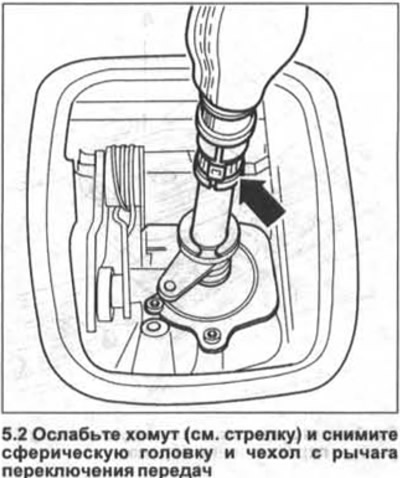

2. Послабте хомут (див. стрілку на ілюстрації) та зніміть сферичну головку та чохол з важеля перемикання передач.
Встановлення
3. Надягніть сферичну голівку разом із чохлом на важіль перемикання передач, щоб вона. зайшла в паз на важелі.
4. Встановіть новий хомут кріплення та закріпіть головку на важелі.
5. Натягніть чохол на важіль та закріпіть його на центральній консолі.
Автомобілі з автоматичною коробкою передач
Зняття

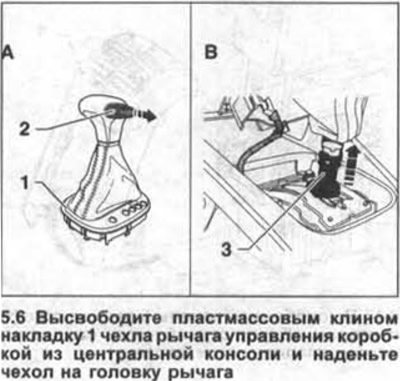

6. Вивільніть пластмасовим клином накладку I чохла важеля управління коробкою з центральної консолі і надягніть чохол на головку важеля (див. ілюстрацію).
7. Витягніть трохи кнопку 2 блокування важеля з посадкового місця, подолавши опір зняття (див. стрілку на ілюстрації 5.6 частина А).
8. Затягніть на кнопці блокування хомут кріплення джгута проводів і за допомогою його утримуйте кнопку.
Увага! Кнопку блокування не можна повністю вилучати з посадкового місця в сферичній головці або повністю заштовхувати назад.
9. Подайте стопор 3 під сферичною головкою на важелі вгору і зніміть головку з важеля (див. стрілку на ілюстрації 5.6 частина В).
Встановлення
10. Надягніть сферичну головку на важіль так, щоб кнопка блокування в ліву сторону, до місця водія.
11. Зафіксуйте головку на важелі та відтисніть стопор донизу.
Увага! Кнопка блокування під час встановлення головки на важіль має бути висунута та застопорена.
12. Зніміть з кнопки блокування хомут і засуньте її на місце у сферичну голівку.
13. Опустіть чохол донизу та закріпіть його на центральній консолі накладкою.
