Otvoriť väčší obrázok v novom okne »

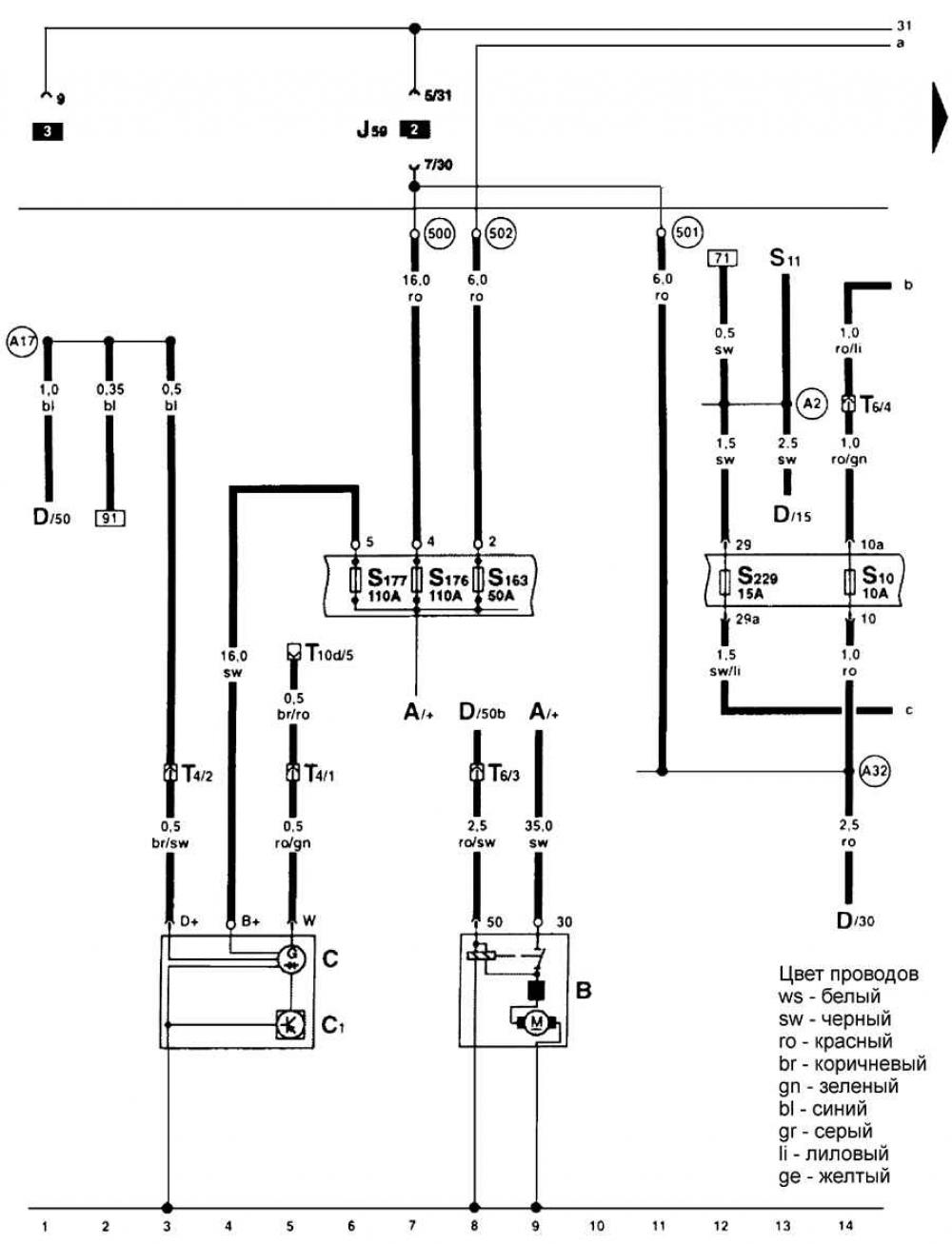

Schéma 18. Štartér, generátor (VW Golf 4)
Tento článok je dostupný na ruský, anglicky, bulharský, bieloruský, ukrajinský, srbský, chorvátsky, rumunský, poľský, maďarský
Text bol skontrolovaný: Kolesnikov Artem
