Umiestnenie poistkovej skrinky na ľavej strane prístrojovej dosky
Umiestnenie poistiek a elektrické obvody chránené poistkami sú uvedené na nálepke (zobrazené šípkou), nachádza sa na vnútornej strane krytu poistkovej skrinky.

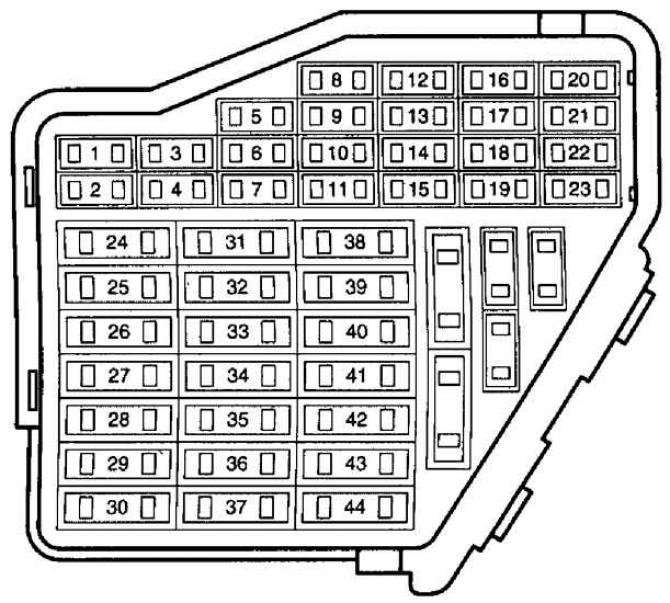

Umiestnenie poistiek na poistkovej skrinke
Poistky sú umiestnené v poistkovej skrinke umiestnenej na ľavej strane prístrojovej dosky.
Vždy vymeňte poistku za inú poistku s rovnakou hodnotou. Každá poistka má nápis o hodnote chráneného prúdu. Nikdy nevymieňajte poistku viac ako raz bez toho, aby ste zistili príčinu vypálenej poistky.
Ďalšie poistky sú k dispozícii na reléovej skrinke, prídavnej reléovej skrinke a skrinke elektroniky. Reléový blok sa nachádza v priestore pre cestujúcich na ľavej strane pod prístrojovou doskou. Elektronická jednotka je umiestnená na ľavej strane v blízkosti prepážky motorového priestoru.
Pri dieselových modeloch sa poistka predhrievania naftového motora nachádza na konzole relé v skrinke elektroniky.
№ | Súčasný spotrebiteľ | A |
1 | Vyhrievané trysky ostrekovačov čelného skla, vyhrievané vonkajšie spätné zrkadlá | 5 |
2 | smerovky | 10 |
3 | Vnútorné osvetlenie | 5 |
4 | Osvetlenie ŠPZ | 5 |
5 | Vyhrievanie sedadiel, klimatizácia | 7,5 |
6 | Centrálne zamykanie | 5 |
7 | cúvacie svetlo | 10 |
8 | Telefón | 5 |
9 | Riadiaca jednotka ABS | 5 |
10 | Elektronické systémy motora | 10 |
11 | Selektor (s automatickou prevodovkou) | 5 |
12 | Telefón | 7,5 |
13 | Brzdové signály | 10 |
14 | Stropné svetlá a lampičky na čítanie, centrálne zamykanie | 10 |
15 | Automatická prevodovka | 10 |
16 | ostrekovače čelného skla | 10 |
17 | Vyhrievaný valec zadných dverí | 7,5 |
18 | Diaľkové svetlo vpravo | 10 |
19 | Diaľkové svetlo vľavo | 10 |
20 | Stretávacie svetlá vpravo, nastavenie sklonu svetiel | 10 |
21 | Stretávacie svetlo vľavo | 10 |
22 | Vôľa a parkovacie svetlá vpravo | 5 |
23 | Vôľa a parkovacie svetlá vľavo | 5 |
24 | ostrekovače čelného skla | 20 |
25 | Ventilátor ventilačného systému, klimatizácia | 25 |
26 | Vyhrievanie zadného okna | 20 |
27 | Čistič zadných okien | 10 |
28 | Palivové čerpadlo | 15 |
29 | Elektronické systémy motora | 10 |
30 | Panel posuvnej strechy | 20 |
31 | Automatická prevodovka | 10 |
32 | Elektronické systémy motora | 10 |
33 | čističe svetlometov | 20 |
34 | Elektronické systémy motora | 10 |
35 | "Plus" nepretržité napájanie prívesu | 30 |
36 | Hmlovky | 15 |
37 | Záver "S" | 20 |
38 | Kryt batožinového priestoru, centrálne zamykanie | 10 |
39 | núdzový alarm | 15 |
40 | Zvukový signál | 20 |
41 | zapaľovač | 15 |
42 | Rádio | 15 |
43 | Elektronické systémy motora | 10 |
44 | Vyhrievanie sedadiel | 15 |
Upozornenie: Poistka s číslom 24 na poistkovej skrinke je na schémach zapojenia vozidla očíslovaná 224, t. j. číslo 2 je pridané pred číslo poistky na schémach zapojenia.
Výmena
1. Pri výmene poistiek otvorte kryt vložením skrutkovača zo spodnej strany do drážky označenej šípkou a zatlačte kryt.

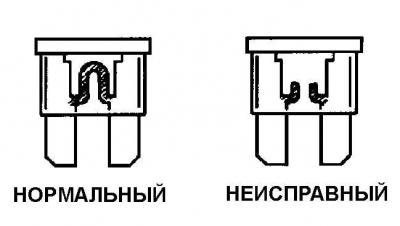

2. Ak je poistka spálená, vodič spájajúci kontakty poistky je prerušený.

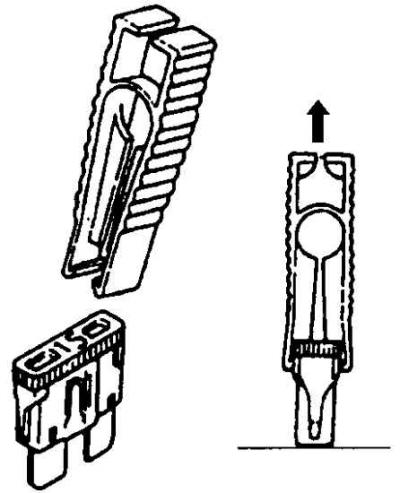

3. Na vybratie poistky použite pinzetu na vybratie poistky zo zásuvky. Vyberte poistku z pinzety. Drôt vo vnútri poistky je ľahko viditeľný a v prípade spálenia poistky sa zlomí.
4. Nainštalujte novú poistku s rovnakým prúdom. Na zadnej strane má každá poistka nápis o hodnote chráneného prúdu. Navyše aj farba poistky zodpovedá hodnote chráneného prúdu (cm. nižšie).
5. Namontujte späť kryt poistkovej skrinky.
6. Ak sa nainštalovaná poistka znova prepáli, skontrolujte elektrický obvod chránený poistkou.
7. Nikdy nevymieňajte poistku za prepojovací kábel, pretože by sa mohol vážne poškodiť elektrický obvod vozidla.
Upozornenie: Hodnoty poistiek a elektrických obvodov sa môžu z roka na rok meniť.
Aktuálne | Farba |
5 | Svetlo hnedá |
10 | Červená |
15 | Modrá |
20 | žltá |
25 | biely |
30 | zelená |
Poistková skrinka v motorovom priestore na batériu
Istič | A |
Chladiaci ventilátor, 1. stupeň | 30 |
Relé motora ABS | 30 |
Hlavné relé ABS | 30 |
Kovové poistky: | |
Generátor | 150 |
Palubná sieť | 110 |
Chladiaci ventilátor 2. stupeň | 30 |
Elektronické systémy motora | 50 |
Predhrievanie dieselového motora | 50 |
Ochrana automatov
Elektricky ovládané okná a strešné okno sú spoločne chránené aj ističom, ktorý sa automaticky vypne v prípade preťaženia (napríklad pri mrazení skla) a po niekoľkých sekundách sa opäť zapne.
