- Брза размена података ПОМОЋ
- Функција бројчаника XX
2. Притисните "08" да бисте изабрали функцију "Очитавање блока измерених вредности" и потврдите дугметом "Q". На екрану би требало да се прикажу следеће информације:
- Очитавање блока измерених вредности ПОМОЋ
- Унесите број групе XXX
3. Притисните "007" да бисте изабрали функцију "Група приказа 7" и притисните "Q". На екрану би требало да се прикажу следеће информације:
Блок очитавања измерених вредности 7 → 15,9°C 16,7°C
4. Проверите вредност у пољу 4. Температура би требало да расте глатко без кашњења. Ако ово поље не приказује стварну температуру или је замењено са -20°C, проверите сензор и ожичење до сензора.
5. Кликните на "→".
6. Притисните "06" да бисте изабрали функцију "Комплетан излаз" и потврдите притиском на дугме "Q".
7. Искључите паљење.
8. Искључите жичани конектор са сензора температуре расхладне течности (слика 4А.13). Измерите отпор између контаката 1 и 3 сензора.

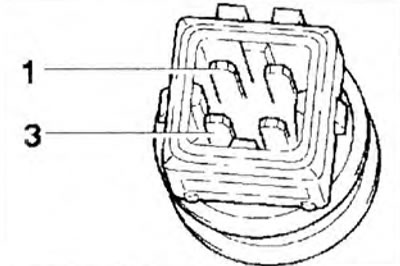

Слика 4А.13. Искључите конектор ожичења са сензора температуре расхладне течности.

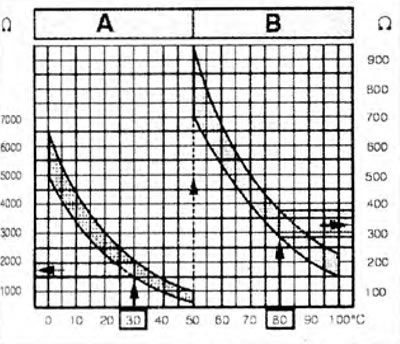

9. Подешена вредност је приказана на слици 4А. 14. Област А приказује отпор у температурном опсегу од 0-50°C, област Б приказује отпор у температурном опсегу од 50-100°C. На пример, температура од 30°C одговара отпору од 1500-2000 Ома; температура од 80°C одговара отпору од 275-375 ома.
Слика 4А.14. Дијаграм за одређивање отпора сензора температуре расхладне течности у зависности од температуре.
10. Ако се не постигне наведена вредност, замените сензор.
11. Ако се достигне наведена вредност, повежите тестер VAG 1598/30 са кабловским свежњем управљачке јединице мотора. Проверите континуитет жица између тестера и 4-пинског конектора: контакт 1 + утичница 3/28, контакт 3 + утичница 3/32 (слика 4А.15). Наведена вредност: макс. 1,50 м.

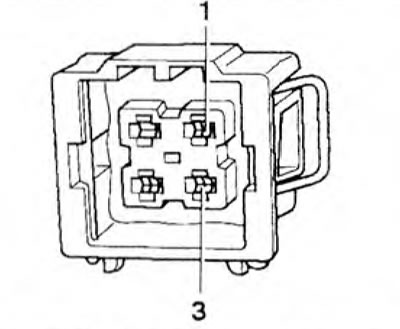

Слика 4А.15. 4-пински конектор сензора температуре расхладне течности.
12. Проверите да ли на жицама 4-пинског конектора постоји кратак спој са позитивним или негативним терминалом батерије.
Подешена вредност: ∞ Ом.
13. Ако се не пронађе квар у жицама, замените управљачку јединицу система убризгавања CDI.
